Wymiana unifonu 2-przewodowego: Podłącz domofon w bloku bez fachowca!

Wymiana lub podłączenie unifonu, czyli popularnej słuchawki domofonowej w mieszkaniu, może wydawać się skomplikowanym zadaniem. Jednak w przypadku systemów dwuprzewodowych, które są standardem w wielu polskich blokach, z odpowiednimi wskazówkami jest to czynność, którą z powodzeniem możesz wykonać samodzielnie. W tym praktycznym przewodniku krok po kroku pokażę Ci, jak to zrobić, oszczędzając czas i pieniądze na wzywanie fachowca.

Zanim zaczniesz: Co musisz wiedzieć o wymianie domofonu w bloku?

W polskich blokach mieszkalnych, zwłaszcza tych wybudowanych w ostatnich dekadach, najczęściej spotykamy się z cyfrowymi systemami domofonowymi wykorzystującymi zaledwie dwa przewody. To właśnie te systemy są bohaterem naszego dzisiejszego poradnika. Ich popularność wynika z prostoty instalacji i niższych kosztów okablowania. W odróżnieniu od starszych, analogowych systemów, gdzie każdy sygnał (dzwonienie, rozmowa, otwieranie drzwi) wymagał osobnego przewodu, tutaj wszystkie informacje są przesyłane cyfrowo jedną parą żył. Wśród głównych producentów takich systemów w Polsce warto wymienić firmy takie jak Cyfral, Laskomex, Proel czy Urmet.

Czy na pewno masz instalację 2-przewodową? Jak to sprawdzić?

Zanim przystąpisz do wymiany unifonu, musisz mieć pewność, że posiadasz właśnie instalację dwuprzewodową. Jest to kluczowe, ponieważ ten poradnik dotyczy wyłącznie tego typu systemów. Jak to sprawdzić? Najprostszym sposobem jest wizualna inspekcja. Zdejmij obudowę swojego obecnego unifonu i policz, ile przewodów jest do niego podłączonych. W systemach 2-przewodowych zazwyczaj zobaczysz tylko dwie żyły podłączone do zacisków. Jeśli widzisz ich znacznie więcej (np. 4, 5, 6 lub więcej), prawdopodobnie masz do czynienia ze starszym systemem analogowym, do którego ten poradnik nie będzie miał zastosowania.

Zgoda spółdzielni lub wspólnoty czy jest potrzebna?

Instalacja domofonowa, choć korzystasz z niej w swoim mieszkaniu, formalnie jest częścią wspólną nieruchomości. Oznacza to, że wszelkie modyfikacje w teorii wymagałyby zgody zarządcy budynku. W praktyce jednak, samodzielna wymiana unifonu jest powszechnie praktykowana i zazwyczaj akceptowana, pod warunkiem, że wykonasz ją prawidłowo i nie spowodujesz awarii całej instalacji. Muszę jednak podkreślić, że w przypadku błędnego podłączenia, które doprowadziłoby do uszkodzenia systemu domofonowego w pionie lub w całym bloku, to Ty jako właściciel mieszkania możesz zostać obciążony kosztami naprawy. Dlatego zawsze zalecam ostrożność i precyzję w działaniu.

Dobór odpowiedniego unifonu: Jak uniknąć problemów z kompatybilnością?

Kluczowym elementem sukcesu jest dobór kompatybilnego unifonu. Nie każdy unifon dwuprzewodowy będzie działał z każdym systemem domofonowym. Aby uniknąć frustracji, najlepiej jest sprawdzić model centralki domofonowej zainstalowanej w Twoim bloku często znajduje się ona przy drzwiach wejściowych lub w piwnicy. Jeśli nie masz do niej dostępu, skontaktuj się z zarządcą budynku (spółdzielnią, wspólnotą) i zapytaj o typ zainstalowanego systemu domofonowego. Pamiętaj, że popularni producenci systemów 2-przewodowych to Cyfral, Laskomex, Proel i Urmet. Szukaj unifonu, który jest wyraźnie oznaczony jako kompatybilny z jednym z tych systemów lub jako "uniwersalny 2-przewodowy" z możliwością konfiguracji pod konkretnego producenta.

Przygotuj się do pracy: Niezbędne narzędzia i bezpieczeństwo

Lista narzędzi, które ułatwią ci pracę

Aby wymiana unifonu przebiegła sprawnie i bezproblemowo, przygotuj sobie następujące narzędzia:

• Śrubokręty: Krzyżakowy i płaski, dopasowane do śrubek w obudowie unifonu i zaciskach.
• Ściągacz izolacji: Niewielki, precyzyjny ściągacz ułatwi przygotowanie końcówek przewodów.
• Multimetr (miernik uniwersalny): To absolutnie kluczowe narzędzie, bez którego identyfikacja biegunowości przewodów będzie obarczona dużym ryzykiem błędu. Upewnij się, że ma funkcję pomiaru napięcia stałego (DC).
• Małe szczypce: Mogą przydać się do delikatnego formowania przewodów lub zworek.
• Latarka: Jeśli miejsce pracy jest słabo oświetlone.
• Marker lub taśma izolacyjna: Do ewentualnego oznaczenia przewodów.

Bezpieczeństwo przede wszystkim: Jak przygotować się do pracy z instalacją?

Choć instalacja domofonowa jest zazwyczaj niskonapięciowa i nie stwarza bezpośredniego zagrożenia dla życia, zawsze należy zachować ostrożność. Moje doświadczenie podpowiada, że lepiej dmuchać na zimne. Jeśli masz możliwość i wiesz, który bezpiecznik w Twojej skrzynce odpowiada za zasilanie domofonu (co zdarza się rzadko, bo domofon często zasilany jest z części wspólnej budynku), odłącz zasilanie. Jeśli nie, pracuj ostrożnie, unikając dotykania jednocześnie obu przewodów i upewniając się, że nie ma żadnych zwarć. Pamiętaj, że nawet niskie napięcie może spowodować nieprzyjemne mrowienie lub co gorsza, uszkodzić elektronikę unifonu lub centralki domofonowej.

Podłączenie unifonu 2-przewodowego krok po kroku

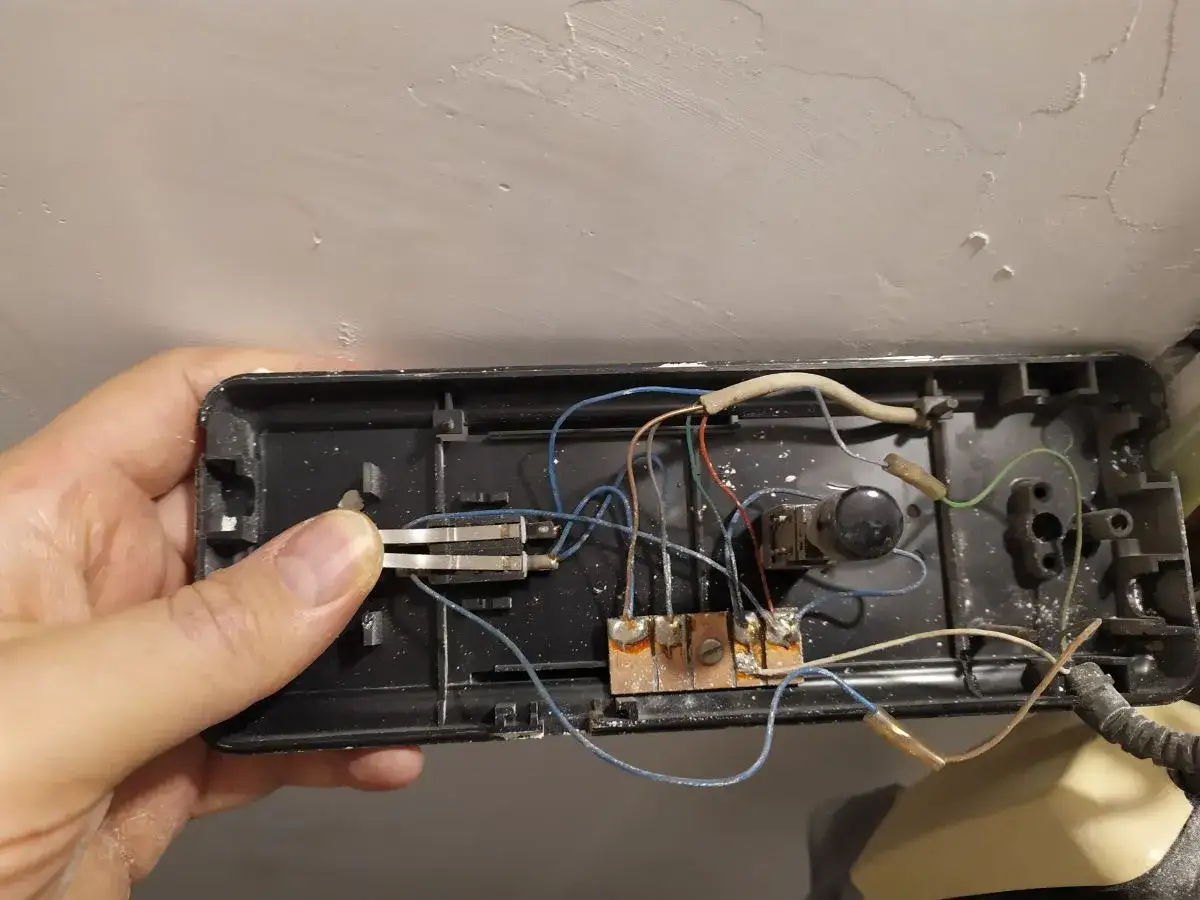

Krok 1: Demontaż starego unifonu

Zacznij od demontażu starego unifonu. Ostrożnie odkręć śrubki mocujące obudowę do ściany, a następnie zdejmij ją. Zanim odłączysz przewody, zrób wyraźne zdjęcie istniejącego podłączenia. To będzie Twój punkt odniesienia, gdybyś miał wątpliwości. Zwróć uwagę na to, które przewody są podłączone do których zacisków (np. L+, L-, MASA, GND). Następnie odkręć śrubki zacisków i ostrożnie odłącz przewody. Jeśli masz możliwość, możesz je delikatnie oznaczyć, choć w przypadku systemu 2-przewodowego i tak będziemy weryfikować ich biegunowość.

Krok 2: Jak bezbłędnie zidentyfikować przewody plusowy i minusowy?

To jest najważniejszy i najbardziej krytyczny krok w całej procedurze. W systemach 2-przewodowych prawidłowa biegunowość (L+ i L-, często oznaczane też jako + i -, MASA, GND) jest absolutnie kluczowa. Odwrotne podłączenie niemal zawsze skutkuje niedziałaniem unifonu nie będzie dzwonił, nie będzie słychać rozmowy, ani nie otworzy drzwi. Co więcej, muszę Cię ostrzec: nie polegaj na kolorach przewodów! W instalacjach blokowych nie ma jednego, uniwersalnego standardu kolorów, a instalatorzy często używają tego, co akurat mają pod ręką, np. par ze skrętki komputerowej w dowolnej konfiguracji.

Metoda z użyciem multimetru najpewniejszy sposób

Jak już wspomniałem, multimetr to Twój najlepszy przyjaciel w tej sytuacji. Oto jak go użyć:

1. Ustaw multimetr na pomiar napięcia stałego (DCV) w zakresie około 20V (lub automatyczny, jeśli Twój miernik to potrafi).
2. Przytrzymaj jeden przewód instalacji (np. ten, który podejrzewasz o bycie plusem) czerwoną sondą multimetru.
3. Drugi przewód instalacji dotknij czarną sondą multimetru.
4. Obserwuj wynik na wyświetlaczu.
   • Jeśli na wyświetlaczu pojawi się wartość dodatnia (np. 8V, 12V), oznacza to, że przewód dotykany czerwoną sondą jest przewodem plusowym (L+), a ten dotykany czarną sondą minusowym (L-).
   • Jeśli na wyświetlaczu pojawi się wartość ujemna (np. -8V, -12V), oznacza to, że biegunowość jest odwrotna przewód dotykany czerwoną sondą jest minusowy (L-), a ten dotykany czarną sondą plusowy (L+). Wystarczy zamienić sondy lub zapamiętać, który przewód jest który.
5. Typowe napięcia w takich systemach to od kilku do kilkunastu woltów (np. 8V, 12V, 15V).

Co zrobić, gdy nie masz miernika? Analiza starego podłączenia

Krok 3: Tajemnica zworek jak prawidłowo ustawić numer mieszkania?

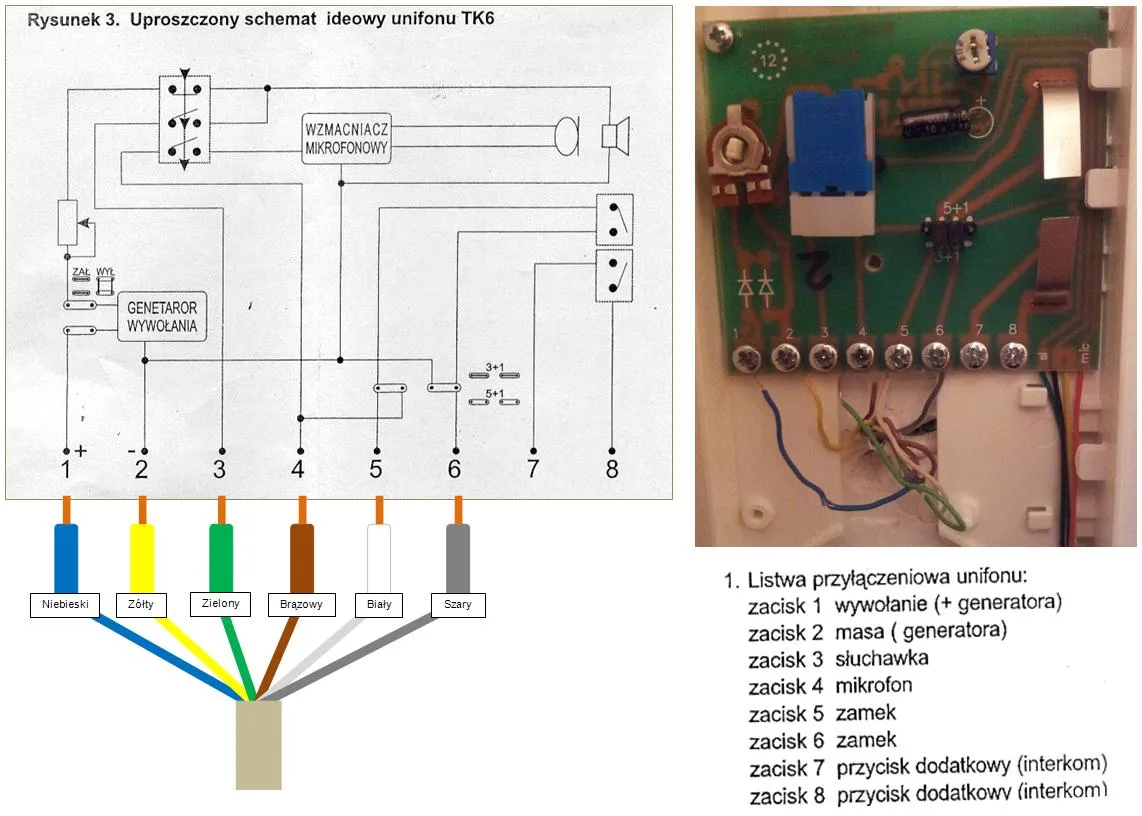

Odczytywanie schematu z instrukcji

1. Zawsze, ale to zawsze korzystaj ze schematu dołączonego do nowego unifonu. Producenci dołączają szczegółowe instrukcje, które zawierają tabelę lub rysunek pokazujący, jak ustawić zworki dla konkretnych numerów mieszkań i dla różnych systemów (np. Cyfral, Laskomex).
2. Znajdź sekcję dotyczącą ustawiania zworek dla systemów 2-przewodowych (często oznaczanych jako "system cyfrowy", "2-wire system").
3. Odszukaj swój numer mieszkania w tabeli i sprawdź, które zworki należy założyć, a które zdjąć. Zazwyczaj zworki są ponumerowane (np. J1, J2, J4, J8 itd.) i ich kombinacja odpowiada numerowi mieszkania.

Najczęstsze błędy przy ustawianiu jumperów

• Pominięcie zworek: Częsty błąd, unifon nie ma wtedy przypisanego adresu.
• Błędne ustawienie numeru: Np. ustawienie numeru 12 zamiast 21, lub dla innego systemu (np. 4-przewodowego).
• Użycie schematu dla innego typu instalacji: Upewnij się, że używasz schematu dla systemu 2-przewodowego, a nie np. analogowego.

Krok 4: Finałowe podłączenie precyzyjne mocowanie przewodów

Kiedy masz już zidentyfikowane przewody (L+ i L-) oraz ustawione zworki, możesz przystąpić do finalnego podłączenia. Nowy unifon będzie miał zaciski, które zazwyczaj są wyraźnie oznaczone jako L+ i L- (lub podobnie, np. + i -). Pamiętaj o solidnym dokręceniu śrubek, aby uniknąć luzów, które mogą powodować zakłócenia lub całkowity brak działania.

Podłączamy przewody do zacisków L+ i L- (lub podobnych)

1. Jeśli końcówki przewodów są uszkodzone lub słabo odizolowane, użyj ściągacza izolacji, aby przygotować około 0,5-1 cm czystej, miedzianej żyły.
2. Ostrożnie włóż przewód plusowy (L+) do zacisku oznaczonego jako L+ (lub +) i solidnie dokręć śrubkę. Upewnij się, że żadne pojedyncze druciki nie wystają poza zacisk, co mogłoby spowodować zwarcie.
3. Powtórz tę samą czynność z przewodem minusowym (L-) i zaciskiem L- (lub -).
4. Delikatnie pociągnij za przewody, aby upewnić się, że są mocno osadzone w zaciskach.

Montaż obudowy i estetyczne wykończenie

Po podłączeniu przewodów i upewnieniu się, że wszystko jest stabilne i bezpieczne, możesz zamontować obudowę unifonu na ścianie. Upewnij się, że przewody są schowane i nie przeszkadzają w zamknięciu obudowy. Dokręć śrubki mocujące unifon do ściany, dbając o to, aby całość była stabilna i estetycznie wyglądała. Teraz nadszedł czas na test!

Chwila prawdy: Jak sprawdzić, czy wszystko działa poprawnie?

Test połączenia: Prosta procedura weryfikacji

Po zakończeniu montażu, czas na najważniejszy moment sprawdzenie, czy wszystko działa tak, jak powinno. Oto kompleksowa procedura testowania, którą zawsze stosuję:

1. Test dzwonienia: Poproś sąsiada, domownika lub kogoś z rodziny, aby zszedł na dół i wywołał Twój numer mieszkania z panelu zewnętrznego domofonu. Sprawdź, czy unifon w Twoim mieszkaniu dzwoni.
2. Test rozmowy: Jeśli unifon dzwoni, odbierz słuchawkę. Sprawdź jakość rozmowy czy wyraźnie słyszysz osobę na dole i czy ona słyszy Ciebie. Mów wyraźnie do mikrofonu unifonu.
3. Test otwierania drzwi: Podczas rozmowy lub po jej zakończeniu, naciśnij przycisk otwierania drzwi na unifonie. Powinieneś usłyszeć charakterystyczne kliknięcie elektrozaczepu przy drzwiach wejściowych do klatki schodowej (lub drzwiach posesji, jeśli to domofon zewnętrzny). Najlepiej, jeśli ktoś na dole potwierdzi, że drzwi się otworzyły.

Coś poszło nie tak? Najczęstsze problemy i ich rozwiązania

Nie martw się, jeśli po wymianie unifonu coś nie działa od razu. To normalne, a większość problemów wynika z kilku typowych przyczyn, które łatwo zdiagnozować i naprawić. Z mojego doświadczenia wynika, że rzadko kiedy problem leży w samym unifonie (jeśli jest nowy), a częściej w podłączeniu lub konfiguracji.

Domofon nie dzwoni gdzie szukać przyczyny?

• Źle ustawione zworki (jumpery): To najczęstsza przyczyna! Sprawdź ponownie instrukcję i upewnij się, że zworki są ustawione prawidłowo dla Twojego numeru mieszkania i typu systemu.
• Brak zasilania unifonu: Upewnij się, że przewody są prawidłowo podłączone do zacisków L+ i L- i że nie ma luzów. Możliwe, że pomyliłeś biegunowość.
• Uszkodzony przycisk dzwonka w panelu zewnętrznym: Mniej prawdopodobne, ale możliwe. Sprawdź, czy inni sąsiedzi mają problem z dzwonieniem.

Nic nie słychać w słuchawce (lub Ciebie nie słychać na dole)

• Zamieniona biegunowość (L+ z L-): To bardzo częsta przyczyna problemów z dźwiękiem. Sprawdź ponownie multimetrem, czy przewody są podłączone zgodnie z biegunowością.
• Luźne połączenia przewodów w zaciskach: Upewnij się, że śrubki są solidnie dokręcone, a przewody nie wysunęły się z zacisków.
• Uszkodzona słuchawka/mikrofon: W nowym unifonie to rzadkość, ale jeśli wszystkie inne opcje zawiodły, może to być wada fabryczna.

Elektrozaczep nie reaguje na przycisk otwierania

• Zamieniona biegunowość: Ponownie, sprawdź biegunowość przewodów.
• Źle ustawione zworki: Niektóre systemy wymagają prawidłowych zworek również do funkcji otwierania drzwi.
• Uszkodzony przycisk otwierania w unifonie: Rzadko, ale możliwe.
• Problem z samym elektrozaczepem w drzwiach: Jeśli inni mieszkańcy mają problem z otwieraniem drzwi, może to być problem z centralką lub elektrozaczepem, a nie Twoim unifonem.

Przeczytaj również: Jak wyłączyć domofon? Szybkie sposoby na ciszę w Twoim domu

Słyszysz pisk lub buczenie co to oznacza?

• Zwarcie przewodów: Sprawdź, czy żadne wystające druciki nie dotykają się nawzajem lub innych elementów metalowych w unifonie.
• Niewłaściwe ustawienie zworek: Błędne zworki mogą powodować zakłócenia.
• Problem z kompatybilnością unifonu z centralką: Jeśli unifon jest tylko częściowo kompatybilny, mogą występować zakłócenia dźwięku.
• Uszkodzenie samego unifonu: W rzadkich przypadkach może to być wada fabryczna urządzenia.

Kiedy wezwać fachowca?

Mimo że wymiana unifonu w systemie 2-przewodowym jest zadaniem, które można wykonać samodzielnie, są sytuacje, kiedy samodzielna naprawa może być zbyt trudna, ryzykowna lub po prostu wykracza poza Twoje kompetencje. W moim przekonaniu, jeśli napotkasz jeden z poniższych problemów, najlepiej będzie wezwać fachowca lub zgłosić problem administratorowi budynku:

• Brak możliwości zidentyfikowania przewodów: Jeśli mimo użycia multimetru nie jesteś w stanie jednoznacznie określić biegunowości przewodów, dalsze próby mogą doprowadzić do uszkodzenia.
• Brak poprawy po sprawdzeniu wszystkich typowych problemów: Jeśli przeszedłeś przez wszystkie punkty w sekcji rozwiązywania problemów, a unifon nadal nie działa, problem może być bardziej złożony.
• Podejrzenie uszkodzenia instalacji w pionie: Jeśli domofon nie działa u wielu sąsiadów, lub podejrzewasz, że problem leży w okablowaniu w ścianie lub w centralce domofonowej, to zdecydowanie wykracza poza zakres domowego majsterkowicza. Taka interwencja wymaga specjalistycznej wiedzy i narzędzi.
• Brak kompatybilności unifonu z systemem: Jeśli po wszystkich próbach okazuje się, że zakupiony unifon po prostu nie współpracuje z systemem w bloku, konieczna będzie konsultacja z administratorem budynku lub firmą serwisującą domofony.
