Jak podłączyć Cyfral Smart 5P? Poradnik krok po kroku i rozwiązanie problemów

Samodzielne podłączenie unifonu Cyfral Smart 5P może wydawać się wyzwaniem, ale z odpowiednim przewodnikiem staje się prostsze, niż myślisz. Ten artykuł to praktyczny poradnik krok po kroku, który pomoże Ci uniknąć typowych błędów i zapewnić prawidłowe działanie urządzenia, nawet jeśli nie masz specjalistycznej wiedzy. Jako Gabriel Błaszczyk, postaram się przeprowadzić Cię przez cały proces, dzieląc się moimi doświadczeniami i sprawdzonymi metodami.

Przygotowanie do montażu: Co musisz wiedzieć o Cyfral Smart 5P?

Zanim zabierzemy się za właściwe podłączanie, warto poznać unifon Cyfral Smart 5P. To niezwykle popularny i uniwersalny unifon analogowy, który zyskał uznanie dzięki swojej kompatybilności z szeroką gamą instalacji od 4- do 6-żyłowych. Jego łatwość adaptacji i dodatkowe funkcje sprawiają, że jest to często wybierany zamiennik dla wielu starszych modeli. Z mojego doświadczenia wynika, że to naprawdę solidny wybór, który sprawdzi się w większości polskich mieszkań.

Czym ten model różni się od innych i dlaczego jest tak popularny?

Cyfral Smart 5P wyróżnia się na tle konkurencji kilkoma kluczowymi cechami, które czynią go tak uniwersalnym i popularnym:

• Charakter analogowy: Jest to klasyczny unifon analogowy, co oznacza prostotę działania i szeroką kompatybilność ze starszymi systemami domofonowymi.
• Szeroka kompatybilność: Bez problemu działa w instalacjach 4-, 5- i 6-żyłowych, co jest jego ogromną zaletą. Niezależnie od tego, jaką instalację masz w ścianie, Smart 5P prawdopodobnie będzie pasował.
• Regulacja głośności wywołania: Posiada trzystopniową regulację głośności dzwonka, a także funkcję całkowitego wyciszenia. To bardzo praktyczne rozwiązanie, zwłaszcza w nocy.
• Dwa przyciski: Standardowo wyposażony jest w przycisk do otwierania elektrozaczepu. Drugi, wielofunkcyjny przycisk, może być wykorzystany do sterowania dodatkowymi urządzeniami, takimi jak brama wjazdowa, choć wymaga to odpowiedniej instalacji.

Te cechy sprawiają, że Smart 5P jest doskonałym, uniwersalnym zamiennikiem dla wielu starych unifonów.

Sprawdź, czy Twoja instalacja jest gotowa 4, 5, a może 6 żył?

Kluczowe dla prawidłowego podłączenia jest zrozumienie, z iloma żyłami masz do czynienia w swojej instalacji. Cyfral Smart 5P jest zaprojektowany do pracy z systemami 4-, 5- lub 6-żyłowymi. Liczba żył bezpośrednio wpływa na dostępne funkcje na przykład, jeśli planujesz wykorzystać drugi przycisk do otwierania bramy, potrzebna będzie dodatkowa żyła. Zawsze zalecam, aby przed rozpoczęciem pracy sprawdzić, ile przewodów wychodzi ze ściany i ile z nich jest aktywnych. To pozwoli uniknąć niespodzianek.

Niezbędne narzędzia, które musisz mieć pod ręką przed montażem

Przygotowanie odpowiednich narzędzi to podstawa każdej udanej instalacji. Oto lista, co powinno znaleźć się w Twojej skrzynce:

• Śrubokręty: Zarówno krzyżakowy, jak i płaski, przydadzą się do odkręcania obudowy starego unifonu i montażu nowego.
• Ściągacz izolacji: Niezbędny do precyzyjnego przygotowania końcówek przewodów.
• Multimetr (opcjonalnie, ale zalecane): Jeśli nie masz pewności co do funkcji poszczególnych żył, multimetr okaże się nieoceniony. Pomoże w identyfikacji masy, słuchawki czy mikrofonu.
• Aparat fotograficzny (smartfon): Absolutna podstawa! Zrób zdjęcie starego podłączenia, zanim cokolwiek odłączysz. To najprostszy sposób na uniknięcie błędów.

Rozszyfrowanie przewodów: Jak poprawnie zidentyfikować żyły w ścianie?

Prawidłowa identyfikacja żył w ścianie to najważniejszy etap całej instalacji. Błąd na tym etapie może skutkować niedziałaniem domofonu lub nawet uszkodzeniem unifonu bądź centrali. Musisz wiedzieć, która żyła odpowiada za Masę (MAS), Słuchawkę (SPK), Mikrofon (MIC), Wywołanie (RING) oraz Zaczep (SW1/SW2).

Najprostsza metoda: Analiza podłączenia starego unifonu (zrób zdjęcie!)

Z mojego doświadczenia wynika, że to najbezpieczniejsza i najbardziej rekomendowana metoda. Jeśli masz stary unifon, który działał, wykorzystaj go jako wzorzec. Kolory kabli w starych instalacjach są często niestandardowe, więc nie kieruj się nimi na pamięć.

1. Zrób zdjęcie: Przed demontażem starego unifonu, zrób kilka wyraźnych zdjęć jego podłączenia. Upewnij się, że widać, który kolor kabla jest podłączony do jakiego zacisku (np. masa, słuchawka, mikrofon, dzwonek, zaczep).
2. Zanotuj: Dodatkowo, zapisz sobie na kartce, który kolor przewodu odpowiada za daną funkcję. To Twoja mapa drogowa.
3. Ostrożnie odłącz: Dopiero teraz możesz odłączyć stare przewody.

To naprawdę kluczowy krok, który oszczędzi Ci wielu nerwów i czasu.

Co zrobić, gdy nie masz starego aparatu? Przewodnik po kolorach i standardach

Jeśli nie masz starego unifonu lub był on już odłączony, identyfikacja żył staje się trudniejsza. Niestety, w starych instalacjach blokowych nie ma ogólnych standardów kolorystycznych. Oznacza to, że to, co w jednym bloku jest masą, w innym może być dzwonkiem. W takiej sytuacji, szukanie schematów dla konkretnego budynku (jeśli są dostępne u zarządcy) może pomóc, ale często jest to trudne. W większości przypadków będziesz musiał przejść do bardziej zaawansowanych metod, które opisuję poniżej.

Zaawansowane techniki: Jak użyć multimetru do znalezienia masy, słuchawki i mikrofonu?

Multimetr to Twój najlepszy przyjaciel, gdy brakuje starego unifonu. Oto jak go użyć:

1. Znajdź masę (MAS): Ustaw multimetr na pomiar napięcia stałego (DCV). Podłącz jedną sondę do dowolnej żyły, a drugą do innej. Szukaj żyły, która ma stały, najniższy potencjał (napięcie bliskie 0V w stosunku do innych, które mają wyższe napięcia). To najprawdopodobniej będzie masa.
2. Znajdź słuchawkę (SPK) i mikrofon (MIC): Po zidentyfikowaniu masy, podłącz jedną sondę multimetru do masy, a drugą do pozostałych żył. Linie słuchawki i mikrofonu często mają stałe napięcie w zakresie 6-10V. Różnica między nimi może być subtelna, ale zazwyczaj linia słuchawki będzie miała nieco wyższe, bardziej stabilne napięcie.
3. Test wywołania (RING): Poproś kogoś o zadzwonienie z kasety zewnętrznej. Żyła RING to ta, na której pojawi się zmienne napięcie (ACV) lub wyraźny impuls napięcia stałego (DCV) w momencie dzwonienia.
4. Test zaczepu (SW1/SW2): Ta żyła często nie ma stałego napięcia. Jej funkcja polega na zwarciu z masą w celu otwarcia drzwi. Możesz spróbować podłączyć ją do masy na krótko (jeśli masz pewność, że to linia zaczepu) i sprawdzić, czy elektrozaczep reaguje.

Pamiętaj, aby zawsze zachować ostrożność podczas pracy z instalacją elektryczną.

Ostateczność, czyli metoda prób i błędów jak to zrobić bezpiecznie?

Metoda prób i błędów to ostateczność i, szczerze mówiąc, najmniej zalecana przeze mnie opcja. Jest ryzykowna i może prowadzić do uszkodzenia unifonu lub centrali domofonowej. Jeśli jednak zdecydujesz się na nią, pamiętaj o:

• Ostrożności: Zawsze pracuj z odłączonym zasilaniem, jeśli to możliwe (choć w domofonach często jest to trudne).
• Małych krokach: Podłączaj po jednej żyle, testując działanie po każdym podłączeniu.
• Zaczynaj od masy: Spróbuj zidentyfikować masę jako pierwszą, to podstawa.
• Ryzyku: Błędne podłączenie może spowodować trwałe uszkodzenie urządzenia. Zawsze miej to na uwadze.

Podłączanie Cyfral Smart 5P: Szczegółowy schemat i instrukcje

Gdy już zidentyfikowałeś wszystkie żyły, nadszedł czas na właściwe podłączenie unifonu Cyfral Smart 5P. Pamiętaj, że unifon ten montuje się na standardowej puszce elektrycznej o rozstawie 60 mm, co ułatwia instalację w miejscu starego aparatu.

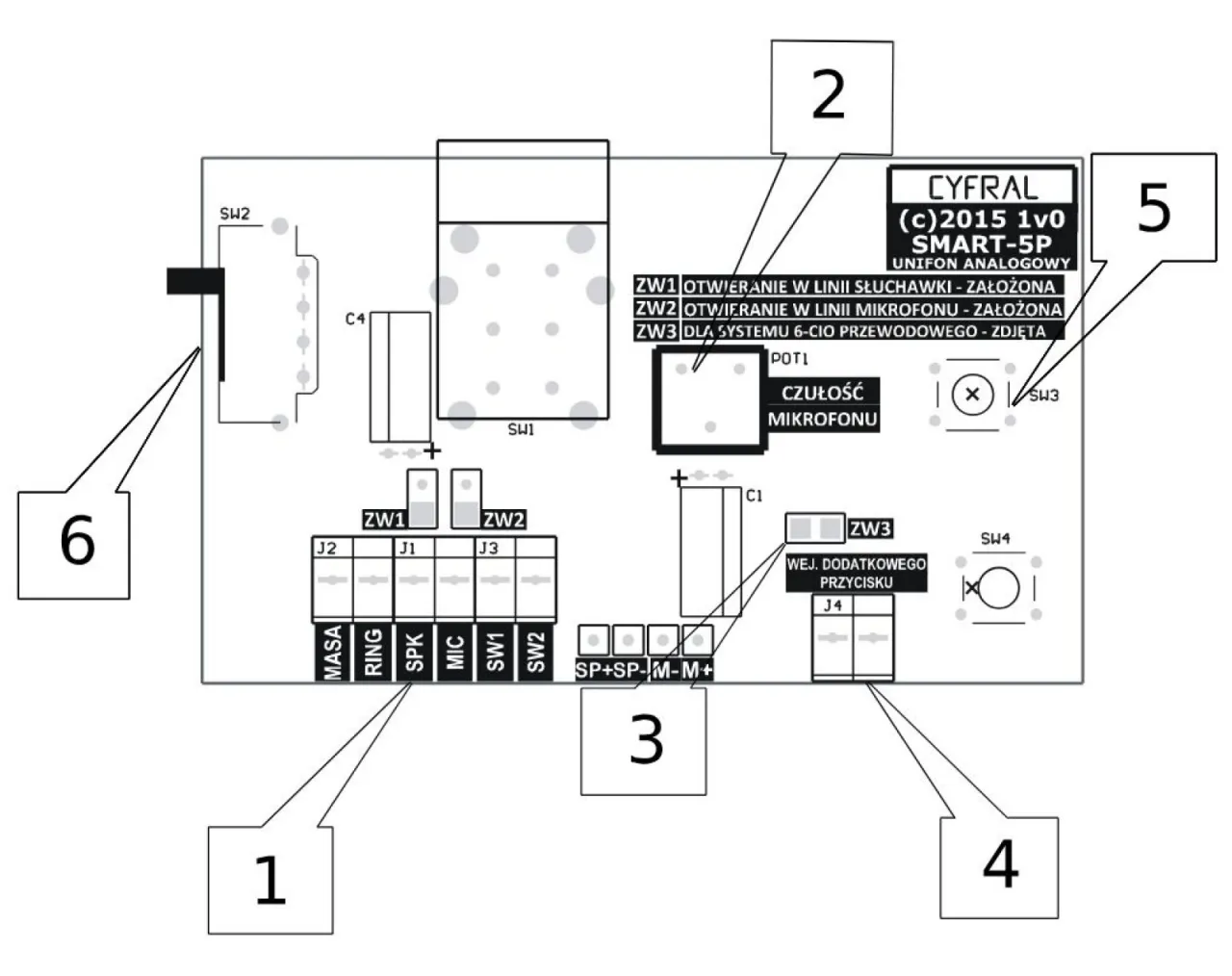

Rozszyfrowujemy oznaczenia na płytce: Gdzie podpiąć MAS, RING, SPK i MIC?

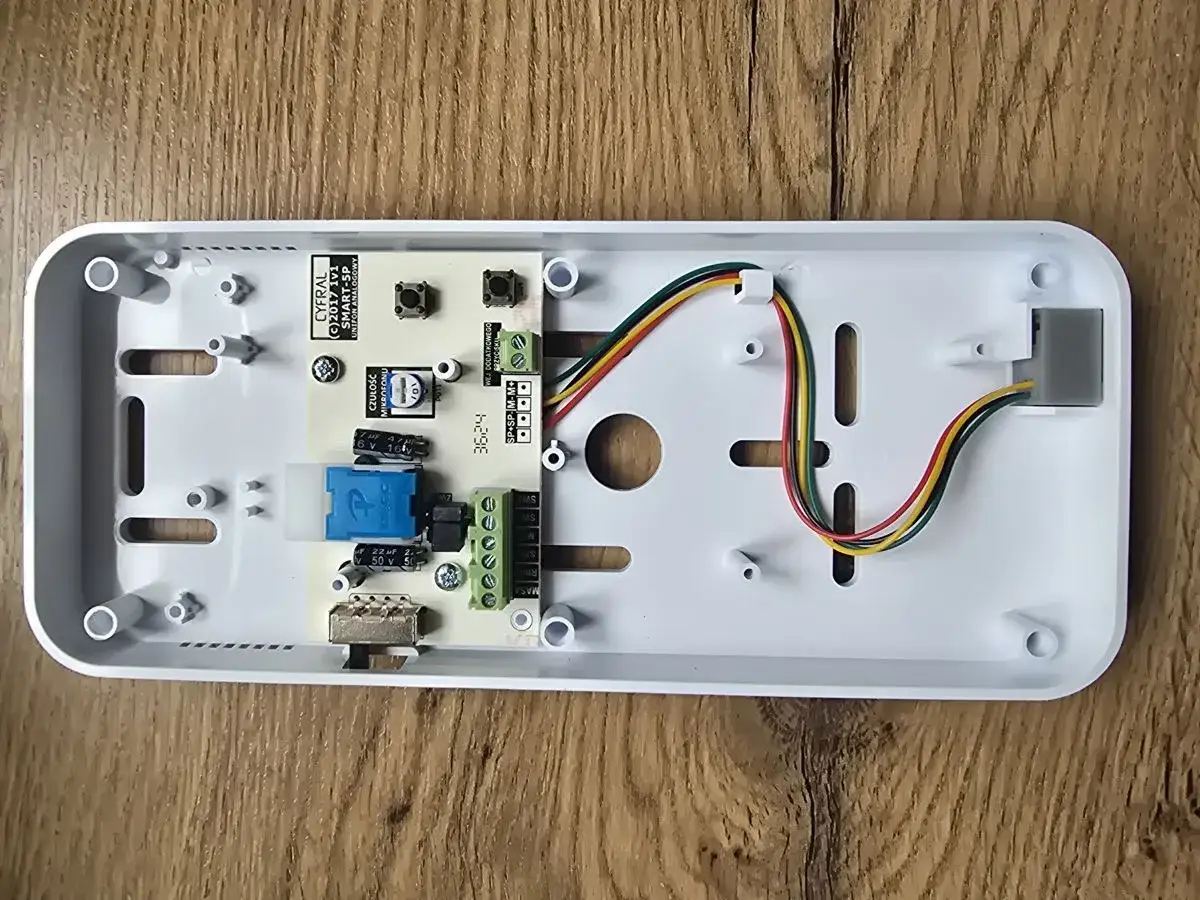

Płytka Cyfral Smart 5P ma czytelne oznaczenia, co znacznie ułatwia proces. Oto, jak podłączyć poszczególne żyły:

Oznaczenie zacisku	Funkcja i opis podłączenia
MAS	Masa (GND): Tutaj podłącz żyłę, którą zidentyfikowałeś jako masę. Jest to wspólny punkt odniesienia dla całej instalacji. Bez prawidłowego podłączenia masy nic nie będzie działać.
SPK	Słuchawka (Speaker): Do tego zacisku podłącz żyłę odpowiedzialną za dźwięk do słuchawki unifonu. To nią będziesz słyszeć osobę z kasety zewnętrznej.
MIC	Mikrofon (Microphone): Tutaj podłącz żyłę mikrofonu. To nią Twój głos będzie przesyłany do kasety zewnętrznej. Pamiętaj o zworkach, które często mają wpływ na działanie mikrofonu!
RING	Wywołanie (Dzwonek): Podłącz tutaj żyłę, na której pojawia się sygnał dzwonienia. To ona sprawia, że unifon dzwoni, gdy ktoś naciśnie przycisk w kasecie.
SW1/SW2	Zaczep (Switch): Te zaciski służą do podłączenia żyły odpowiedzialnej za otwieranie elektrozaczepu. Zazwyczaj używa się jednego z nich (np. SW1), a zwarcie go z masą powoduje otwarcie drzwi.

Podłączenie elektrozaczepu: Wszystko o zaciskach SW1 i SW2

Zaciski SW1 i SW2 w Cyfral Smart 5P są przeznaczone do sterowania elektrozaczepem, czyli mechanizmem otwierającym drzwi. W większości standardowych instalacji wystarczy podłączyć jedną żyłę od elektrozaczepu do jednego z tych zacisków (np. SW1). Kiedy naciśniesz przycisk otwierania drzwi na unifonie, następuje zwarcie tej żyły z masą, co powoduje otwarcie zamka. Drugi zacisk (SW2) jest często dostępny dla dodatkowych funkcji, jeśli Twoja instalacja je przewiduje i masz wolną żyłę. Upewnij się, że żyła zaczepu jest prawidłowo zidentyfikowana i podłączona, w przeciwnym razie drzwi się nie otworzą.

Konfiguracja zworek (JP) sekret prawidłowego działania mikrofonu

Zworki, oznaczone jako JP (Jumper), to małe plastikowe elementy na płytce drukowanej, które mostkują dwa piny. Ich prawidłowe ustawienie jest absolutnie kluczowe dla poprawnego działania unifonu, zwłaszcza mikrofonu. Błędna konfiguracja zworek to jedna z najczęstszych przyczyn, dla których "nikt mnie nie słyszy" po instalacji.

• Instalacje 4-żyłowe: W wielu instalacjach 4-żyłowych zworka (często JP1) musi mostkować zaciski masy (MAS) i mikrofonu (MIC). Dzieje się tak, ponieważ w tych systemach mikrofon często wykorzystuje wspólną masę z inną funkcją.
• Instalacje 5/6-żyłowe: W nowszych lub bardziej rozbudowanych instalacjach 5- lub 6-żyłowych, gdzie mikrofon ma swoją dedykowaną żyłę, zworka ta powinna być zazwyczaj rozłączona.

Zawsze warto sprawdzić instrukcję dołączoną do unifonu, ponieważ konkretne oznaczenia i zalecenia mogą się nieznacznie różnić. Jeśli mikrofon nie działa, to właśnie zworki są pierwszym elementem, który należy sprawdzić.

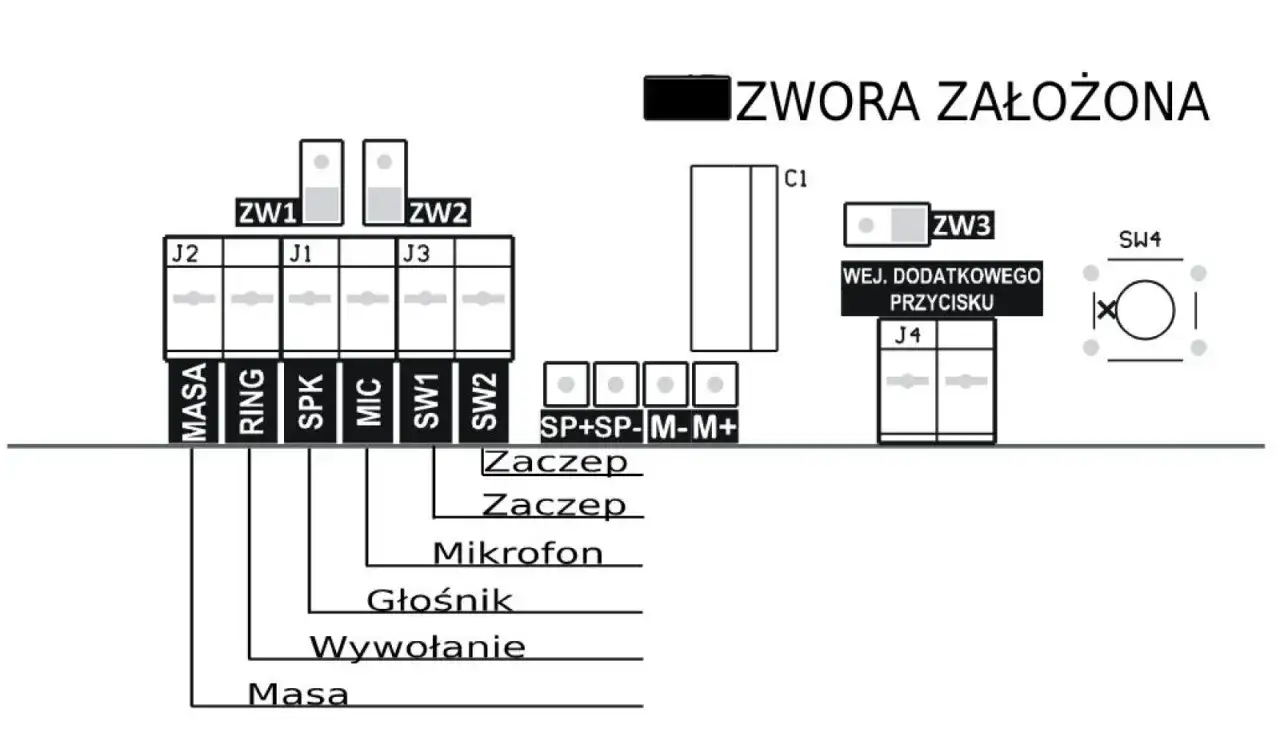

Praktyczny schemat podłączenia dla instalacji 4-, 5- i 6-żyłowej

Poniżej przedstawiam ogólne wytyczne dla różnych typów instalacji. Pamiętaj, że to są schematy poglądowe, a kluczowa jest identyfikacja funkcji żył w Twojej konkretnej instalacji:

• Instalacja 4-żyłowa:
  • MAS (Masa)
  • SPK (Słuchawka)
  • RING (Wywołanie)
  • SW1/SW2 (Zaczep)
  W tym przypadku żyła mikrofonu często jest mostkowana ze słuchawką lub masą za pomocą zworki (JP), aby wykorzystać istniejące żyły.
• Instalacja 5-żyłowa:
  • MAS (Masa)
  • SPK (Słuchawka)
  • MIC (Mikrofon)
  • RING (Wywołanie)
  • SW1/SW2 (Zaczep)
  Tutaj każda podstawowa funkcja ma swoją dedykowaną żyłę, co upraszcza podłączenie. Zworka mikrofonu (JP) jest zazwyczaj rozłączona.
• Instalacja 6-żyłowa:
  • MAS (Masa)
  • SPK (Słuchawka)
  • MIC (Mikrofon)
  • RING (Wywołanie)
  • SW1 (Zaczep 1)
  • SW2 (Zaczep 2 / Dodatkowa funkcja)
  Dodatkowa żyła pozwala na podłączenie drugiego przycisku do innej funkcji, np. otwierania bramy wjazdowej, bez konieczności skomplikowanych modyfikacji.

Rozwiązywanie problemów: Najczęstsze usterki i ich naprawa

Nawet przy najlepszych chęciach, po instalacji Cyfral Smart 5P mogą pojawić się problemy. Z mojego doświadczenia wynika, że większość z nich wynika z błędnego podłączenia lub nieprawidłowej konfiguracji zworek. Nie panikuj często rozwiązanie jest prostsze, niż myślisz.

Dlaczego domofon nie dzwoni lub dzwoni bez przerwy?

• Nie dzwoni:
  • Przyczyna: Błędne podłączenie żyły RING, uszkodzenie przycisku wywołania w kasecie zewnętrznej, problem z centralą domofonową.
  • Rozwiązanie: Sprawdź poprawność podłączenia żyły RING do odpowiedniego zacisku. Upewnij się, że głośność wywołania nie jest ustawiona na wyciszenie. Jeśli masz multimetr, sprawdź, czy na żyle RING pojawia się sygnał po naciśnięciu przycisku w kasecie.
• Dzwoni bez przerwy:
  • Przyczyna: Zwarcie żyły RING z masą lub inną żyłą, uszkodzony przycisk w kasecie zewnętrznej (zablokowany w pozycji "naciśnięty").
  • Rozwiązanie: Sprawdź izolację żyły RING. Skontaktuj się z administratorem budynku w celu sprawdzenia kasety zewnętrznej.

Co zrobić, gdy nikogo nie słyszysz lub nikt nie słyszy Ciebie?

• Nikt mnie nie słyszy (problem z mikrofonem):
  • Przyczyna: Błędne podłączenie żyły MIC, nieprawidłowe ustawienie zworek (JP) dla mikrofonu, uszkodzony mikrofon.
  • Rozwiązanie: Ponownie zweryfikuj podłączenie żyły MIC. Sprawdź konfigurację zworek (JP) to najczęstsza przyczyna! Upewnij się, że są ustawione zgodnie z typem Twojej instalacji (4-żyłowa vs 5/6-żyłowa).
• Nikogo nie słyszę (problem ze słuchawką):
  • Przyczyna: Błędne podłączenie żyły SPK, uszkodzona słuchawka, problem z centralą.
  • Rozwiązanie: Weryfikacja podłączenia żyły SPK. Sprawdź, czy na tej żyle pojawia się napięcie lub sygnał podczas rozmowy.

Otwieranie drzwi nie działa? Sprawdź te 3 rzeczy

Problem z otwieraniem drzwi to często kwestia kilku prostych elementów:

1. Podłączenie żyły SW1/SW2: Upewnij się, że żyła odpowiedzialna za zaczep jest prawidłowo podłączona do jednego z zacisków SW1 lub SW2.
2. Brak żyły zaczepu w instalacji: W niektórych bardzo starych instalacjach może brakować dedykowanej żyły do sterowania zaczepem. Wtedy konieczna jest modyfikacja instalacji.
3. Uszkodzenie elektrozaczepu: Sam elektrozaczep może być uszkodzony. Jeśli masz pewność co do podłączenia, warto sprawdzić jego działanie, np. poprzez krótkie zwarcie żyły zaczepu z masą (jeśli masz pewność, że to ta żyła i nie spowoduje to uszkodzenia centrali).

Jak wyeliminować denerwujące buczenie, piski i szumy?

• Przyczyny: Sprzężenie zwrotne mikrofonu i głośnika (zbyt duża głośność, bliskość), problemy z masą (luźne połączenie, brak dobrego uziemienia), zakłócenia w instalacji, uszkodzone elementy.
• Rozwiązania:
  • Regulacja głośności: Spróbuj zmniejszyć głośność słuchawki lub mikrofonu, jeśli unifon to umożliwia.
  • Sprawdzenie masy: Upewnij się, że żyła MAS jest solidnie podłączona i ma dobry kontakt. Luźne połączenie masy to częsta przyczyna szumów.
  • Odległość: Upewnij się, że mikrofon nie jest zbyt blisko głośnika, co może powodować sprzężenie.
  • Izolacja: Sprawdź, czy przewody nie są uszkodzone lub czy nie dotykają się w miejscach, gdzie nie powinny.

Dodatkowe możliwości: Wykorzystaj pełen potencjał Cyfral Smart 5P

Cyfral Smart 5P to nie tylko podstawowe funkcje. Ten unifon oferuje kilka dodatkowych możliwości, które mogą znacząco zwiększyć komfort użytkowania, jeśli tylko Twoja instalacja na to pozwoli. Warto o nich wiedzieć, aby w pełni wykorzystać potencjał urządzenia.

Konfiguracja trzystopniowej regulacji głośności i funkcja wyciszenia

Jedną z bardzo praktycznych funkcji Cyfral Smart 5P jest wbudowana regulacja głośności wywołania. Możesz ustawić dzwonek na jeden z trzech poziomów, co pozwala dostosować go do swoich preferencji i warunków akustycznych mieszkania. Co więcej, unifon oferuje również funkcję całkowitego wyciszenia dzwonka. To niezwykle przydatne rozwiązanie, zwłaszcza w nocy, gdy nie chcesz, aby dzwonek domofonu budził domowników. Zazwyczaj regulacja odbywa się za pomocą małego przełącznika lub potencjometru na płytce unifonu.

Jak podłączyć drugi przycisk do otwierania bramy wjazdowej?

Drugi, wielofunkcyjny przycisk w Cyfral Smart 5P to świetna opcja dla tych, którzy chcą sterować dodatkowym urządzeniem, np. bramą wjazdową. Aby to było możliwe, Twoja instalacja musi być jednak nieco bardziej rozbudowana. Potrzebna będzie dodatkowa żyła (siódma), która zostanie poprowadzona od unifonu bezpośrednio do automatu bramowego lub do odpowiedniego modułu sterującego. Następnie tę żyłę podłącza się do drugiego przycisku w unifonie, a jego aktywacja powoduje zwarcie sygnału do bramy. To rozwiązanie wymaga już pewnej wiedzy elektrycznej i często interwencji specjalisty, ale jest jak najbardziej wykonalne i bardzo wygodne.

Czystość i konserwacja: Jak dbać o unifon, by służył latami?

Dbanie o unifon Cyfral Smart 5P jest proste, ale pozwoli mu służyć bezawaryjnie przez wiele lat:

• Regularne czyszczenie: Używaj miękkiej, lekko wilgotnej szmatki do przetarcia obudowy. Unikaj silnych detergentów i środków ściernych, które mogą uszkodzić plastik.
• Ostrożność z cieczami: Nigdy nie spryskuj unifonu bezpośrednio płynami.
• Sprawdzanie połączeń: Raz na jakiś czas (np. co kilka lat) możesz delikatnie sprawdzić, czy śrubki mocujące przewody są dobrze dokręcone. Luźne połączenia mogą prowadzić do zakłóceń.
• Unikaj demontażu: Jeśli unifon działa prawidłowo, unikaj niepotrzebnego demontażu.

Przeczytaj również: Wybór domofonu do domu: Wideodomofon, IP, GSM? Poradnik 2026

Testowanie i finalne wskazówki po instalacji

Po zakończeniu montażu i podłączenia wszystkich przewodów, kluczowe jest dokładne przetestowanie unifonu. To pozwoli Ci upewnić się, że wszystkie funkcje działają prawidłowo i uniknąć późniejszych frustracji. Zawsze powtarzam, że dobrze przetestowana instalacja to spokojna głowa.

Test wywołania, rozmowy i otwierania co i jak sprawdzić?

Przeprowadź następujące testy, najlepiej z pomocą drugiej osoby:

1. Test wywołania: Poproś kogoś, aby zadzwonił do Ciebie z kasety zewnętrznej (panelu domofonowego przy wejściu do budynku). Sprawdź, czy unifon dzwoni prawidłowo i czy głośność jest odpowiednia.
2. Test rozmowy: Po odebraniu połączenia, sprawdź jakość dźwięku w obie strony.
   • Słuchawka: Czy wyraźnie słyszysz osobę z zewnątrz? Czy głos nie jest zniekształcony, zbyt cichy lub zbyt głośny?
   • Mikrofon: Czy osoba z zewnątrz wyraźnie słyszy Ciebie? Poproś o informację zwrotną na temat jakości Twojego głosu.
3. Test otwierania drzwi: Naciśnij przycisk otwierania drzwi na unifonie. Sprawdź, czy elektrozaczep reaguje i drzwi się otwierają. Jeśli masz drugi przycisk do bramy, przetestuj również jego działanie.

Finalne wskazówki i dobre praktyki po instalacji

Po pomyślnym zakończeniu instalacji i testów, pamiętaj o kilku dobrych praktykach:

• Zachowaj instrukcję: Instrukcja obsługi to cenne źródło informacji. Zachowaj ją na wypadek przyszłych problemów lub pytań.
• Zanotuj schemat: Jeśli musiałeś improwizować lub Twoja instalacja była niestandardowa, zanotuj sobie, który kolor kabla odpowiada za jaką funkcję. To bezcenne dla przyszłych serwisów lub wymian.
• Monitoruj działanie: Przez pierwsze dni po instalacji zwracaj uwagę na działanie unifonu. Czy wszystko działa stabilnie? Czy nie pojawiają się żadne niepokojące objawy?
• Bezpieczeństwo przede wszystkim: Zawsze pamiętaj o bezpieczeństwie. Jeśli masz wątpliwości lub napotykasz na problemy, których nie potrafisz rozwiązać, nie wahaj się skontaktować z elektrykiem lub serwisem domofonowym.
