Ten artykuł to kompleksowy przewodnik, który krok po kroku wyjaśnia, jak samodzielnie podłączyć unifon domofonu w systemie 5-żyłowym. Dowiesz się, jak zidentyfikować poszczególne kable, zrozumieć schematy połączeń i rozwiązać najczęstsze problemy, aby Twój domofon działał bez zarzutu.
Samodzielne podłączenie unifonu 5-żyłowego kompletny przewodnik krok po kroku
- Instalacje 5-żyłowe to systemy analogowe, wymagające precyzyjnej identyfikacji pięciu głównych żył: masy, słuchawki, mikrofonu, wywołania i elektrozaczepu.
- Najpewniejszą metodą identyfikacji funkcji poszczególnych kabli, zwłaszcza przy niestandardowych kolorach, jest użycie miernika uniwersalnego (multimetru).
- W instalacjach domofonowych panuje niskie, bezpieczne napięcie stałe (8-14V DC).
- Prawidłowa konfiguracja zworek (mostków) w nowym unifonie jest kluczowa dla jego kompatybilności i działania z istniejącą instalacją.
- Większość problemów (brak dzwonka, dźwięku, buczenie, niedziałający elektrozaczep) wynika z błędnego podłączenia lub słabego styku.
Krótka historia systemów 5-żyłowych: Czy to technologia z przeszłości?
Z mojego doświadczenia wynika, że systemy 5-żyłowe to prawdziwi weterani wśród instalacji domofonowych. Są one typowe dla starszych, analogowych rozwiązań, które przez lata dominowały w blokach mieszkalnych i kamienicach. Co je wyróżnia? Przede wszystkim to, że każda funkcja słuchawka, mikrofon, dzwonek, elektrozaczep i masa ma przypisaną osobną żyłę. To prostota, która ma swoje zalety, ale i ograniczenia. Nowsze systemy cyfrowe, często bazujące na zaledwie dwóch żyłach, przesyłają sygnały zakodowane, co pozwala na większą elastyczność i dodatkowe funkcje. Ważne jest, aby pamiętać, że unifony cyfrowe nie są kompatybilne z analogowymi bez specjalnych adapterów, a próba ich bezpośredniego połączenia jest z góry skazana na niepowodzenie.
Różnice między systemem 4, 5 i 6-żyłowym: Jak rozpoznać swoją instalację?
Zanim zabierzesz się do pracy, kluczowe jest prawidłowe rozpoznanie typu instalacji, z którą masz do czynienia. System 5-żyłowy, jak sama nazwa wskazuje, charakteryzuje się pięcioma przewodami wychodzącymi ze ściany, które podłącza się do unifonu. Zazwyczaj nie ma w nim żadnych skomplikowanych modułów cyfrowych czy wyświetlaczy, co jest typowe dla nowszych rozwiązań. Jeśli widzisz cztery kable, najprawdopodobniej masz do czynienia z prostszym systemem, gdzie np. masa i elektrozaczep współdzielą jeden przewód, lub brakuje funkcji otwierania drzwi. Z kolei sześć żył może oznaczać dodatkowe funkcje, takie jak np. drugi przycisk do otwierania bramy wjazdowej lub dodatkowy sygnał. Jednak w większości polskich domów i mieszkań, jeśli instalacja jest analogowa i pozwala na rozmowę, dzwonienie oraz otwieranie drzwi, to z dużą dozą pewności mówimy o systemie 5-żyłowym.
Bezpieczeństwo przede wszystkim: Jakie narzędzia przygotować i o czym pamiętać?
Zawsze powtarzam, że bezpieczeństwo to podstawa, nawet przy tak pozornie prostych pracach. Chociaż w instalacjach domofonowych panuje niskie, bezpieczne napięcie stałe (zazwyczaj 8-14V DC), zawsze warto zachować ostrożność. Przed przystąpieniem do pracy upewnij się, że masz pod ręką odpowiednie narzędzia:
- Śrubokręty: Płaski i krzyżakowy, dopasowane do śrubek w unifonie.
- Ściągacz izolacji: Ułatwi precyzyjne przygotowanie końcówek kabli.
- Multimetr (miernik uniwersalny): Absolutnie niezbędny do prawidłowej identyfikacji żył, zwłaszcza gdy kolory są niestandardowe.
- Nóż monterski lub mały nożyk: Do usuwania izolacji zewnętrznej kabla.
- Taśma izolacyjna: Na wszelki wypadek, do zabezpieczenia ewentualnych uszkodzeń izolacji.
Zawsze pracuj przy wyłączonym zasilaniu domofonu, jeśli masz taką możliwość (np. poprzez wyłączenie bezpiecznika dla całego systemu, choć często jest to trudne w blokach). Jeśli nie, zachowaj szczególną ostrożność, aby nie dopuścić do zwarcia. Pamiętaj, że nawet niskie napięcie może spowodować iskrzenie i uszkodzenie instalacji, a w skrajnych przypadkach poparzenia.
Tajemnica pięciu kabli: Rozszyfruj funkcję każdej żyły
Słuchawka, mikrofon, masa: Poznaj trzy podstawowe połączenia
W systemie 5-żyłowym te trzy połączenia stanowią trzon komunikacji. Żyła "masa" (GND) jest punktem odniesienia dla wszystkich sygnałów i napięć w systemie. Bez prawidłowego podłączenia masy nic nie zadziała. Żyła "słuchawka" (SPK) odpowiada za przesyłanie dźwięku z centrali domofonowej (czyli głosu osoby stojącej przy drzwiach) do głośnika w Twoim unifonie. Natomiast żyła "mikrofon" (MIC) przenosi Twój głos z mikrofonu unifonu do centrali. Napięcie między żyłą słuchawki a masą jest zazwyczaj stałe i wynosi około 8-14V DC, co jest kluczową wskazówką podczas identyfikacji.
Sygnał wywołania (dzwonek): Jak zidentyfikować kabel odpowiedzialny za dzwonienie?
Żyła "wywołanie" (RING) to ta, która sprawia, że Twój domofon dzwoni. Jej identyfikacja jest stosunkowo prosta, ale wymaga współpracy. Napięcie na tej żyle pojawia się tylko w momencie, gdy ktoś dzwoni do Twojego mieszkania. Oznacza to, że aby ją zlokalizować, będziesz potrzebować kogoś, kto naciśnie przycisk dzwonka przy panelu zewnętrznym, podczas gdy Ty będziesz mierzyć napięcie na poszczególnych kablach. To chwilowe pojawienie się napięcia (często zmiennego lub impulsowego) jest jej znakiem rozpoznawczym.Elektrozaczep: Który kabel otwiera drzwi i jak to działa?
Ostatnia z pięciu żył to "elektrozaczep" (SW1/SW2). To właśnie ona odpowiada za aktywację mechanizmu otwierania drzwi. Kiedy naciskasz przycisk otwierania drzwi na swoim unifonie, na tej żyle pojawia się chwilowe napięcie, które uruchamia elektrozaczep w drzwiach wejściowych. Identyfikacja tej żyły również wymaga naciśnięcia przycisku otwierania drzwi na starym unifonie (jeśli jeszcze działa) lub testowania miernikiem, szukając chwilowego impulsu napięcia po naciśnięciu przycisku na nowym unifonie (po podłączeniu podstawowych żył).

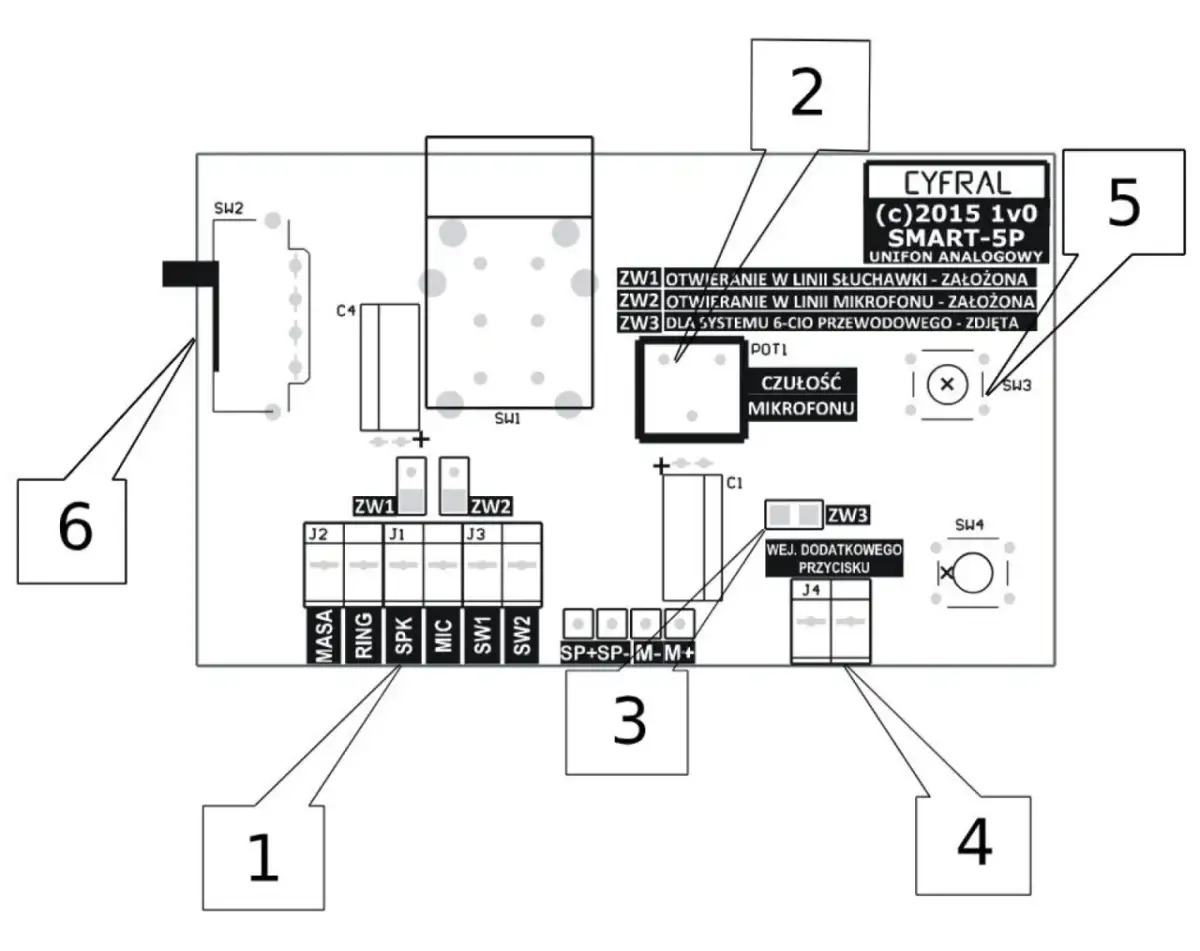

Typowe oznaczenia i kolory kabli w polskich instalacjach (Urmet, Cyfral)
W Polsce, jak i w wielu innych krajach, producenci tacy jak Urmet czy Cyfral stosują pewne standardy, ale nie zawsze są one identyczne. Poniżej przedstawiam najczęściej spotykane oznaczenia na zaciskach:
| Nazwa funkcji żyły | Typowe oznaczenia na zaciskach |
|---|---|
| Masa | MASA, GND, 1 |
| Słuchawka | SPK, S, GŁOŚNIK, 2 |
| Mikrofon | MIC, M, MIKROFON, 3 |
| Wywołanie (dzwonek) | RING, DZWONEK, D, 4 |
| Elektrozaczep | SW1, SW2, Z, ZACZEP, 5 |
Warto jednak pamiętać, że kolory kabli w starych instalacjach mogą być bardzo mylące. Często są niestandardowe, wyblakłe lub po prostu niezgodne z żadnym logicznym schematem. Dlatego też, opieranie się wyłącznie na kolorach to prosta droga do frustracji. Zawsze rekomenduję, aby nie ufać kolorom, a polegać na pomiarach miernikiem.
Podłączanie krok po kroku: Twój praktyczny przewodnik
Krok 1: Demontaż starego unifonu zrób to z głową (i aparatem w telefonie!)
Zanim w ogóle pomyślisz o odłączaniu czegokolwiek, wykonaj zdjęcia! To moja złota zasada. Zrób kilka wyraźnych zdjęć istniejących połączeń starego unifonu, ze szczególnym uwzględnieniem, który kabel jest podłączony do którego zacisku. To będzie Twoja mapa, jeśli coś pójdzie nie tak. Zanotuj sobie również, jeśli to możliwe, oznaczenia zacisków na starym unifonie i odpowiadające im kolory kabli. Dopiero po dokładnej dokumentacji możesz bezpiecznie odkręcić śrubki i odłączyć przewody. Jeśli stary unifon miał jakieś zworki, również je sfotografuj.
Krok 2: Identyfikacja żył za pomocą miernika najpewniejsza metoda dla amatora
To jest kluczowy moment, który pozwoli Ci uniknąć wielu frustracji. Przygotuj multimetr i ustaw go na pomiar napięcia stałego (DCV) w zakresie do 20V. Oto jak krok po kroku zidentyfikować każdą żyłę:
- Znajdź masę (GND) i słuchawkę (SPK): Podłącz jedną sondę miernika do dowolnej żyły, a drugą dotykaj kolejnych żył. Szukaj pary, na której miernik wskaże stałe napięcie w zakresie 8-14V DC. Jedna z tych żył to masa, druga to słuchawka. Aby je rozróżnić, zazwyczaj masa jest tą żyłą, która po podłączeniu do niej jednej sondy, a do innej żyły drugiej sondy, da nam odczyt napięcia (np. na żyle słuchawki). Żyła masy będzie miała potencjał 0V względem wszystkich innych żył, na których pojawia się napięcie.
- Zidentyfikuj mikrofon (MIC): Po zidentyfikowaniu masy, podłącz jedną sondę miernika do masy. Drugą sondą dotykaj pozostałych żył. Na żyle mikrofonu, podczas mówienia do panelu zewnętrznego (lub nawet lekkiego dotykania kabla), możesz zaobserwować niewielkie, zmienne napięcie lub delikatne wahania. Czasem jest to trudne do wychwycenia bez specjalistycznego sprzętu, więc często identyfikuje się ją przez eliminację.
- Znajdź wywołanie (RING): Mając jedną sondę podłączoną do masy, poproś kogoś, aby nacisnął przycisk dzwonka przy drzwiach. W tym momencie na żyle wywołania powinno pojawić się chwilowe napięcie (często zmienne, w zakresie kilku V, lub impulsowe). To bardzo charakterystyczny sygnał.
- Zidentyfikuj elektrozaczep (SW1/SW2): Jeśli masz już podłączone pozostałe żyły do nowego unifonu (lub tymczasowo do starego), naciśnij przycisk otwierania drzwi. Na żyle elektrozaczepu powinno pojawić się chwilowe napięcie (zazwyczaj stałe, w zakresie 8-14V DC) w momencie naciśnięcia przycisku. Jeśli nie masz możliwości testowania z przyciskiem, możesz szukać żyły, na której nie ma stałego napięcia ani napięcia dzwonka, a jest to ostatnia niezidentyfikowana żyła.

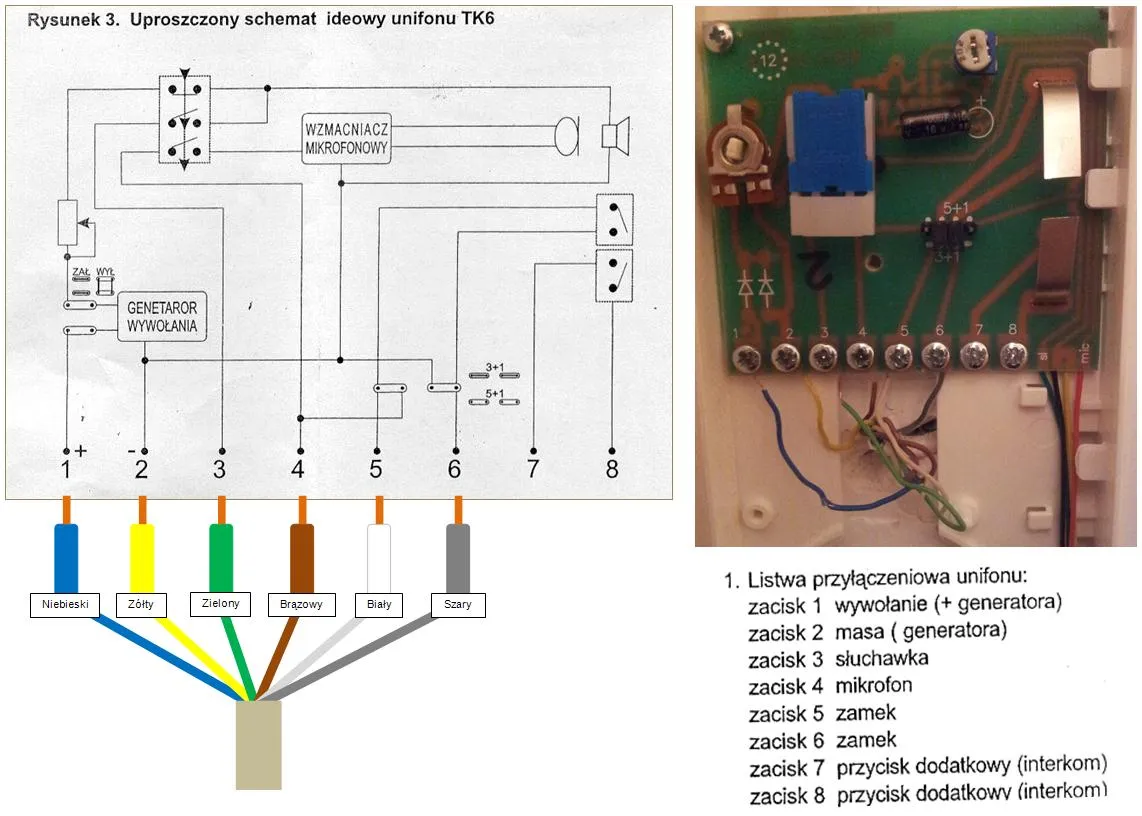

Krok 3: Analiza schematu nowego unifonu gdzie szukać kluczowych informacji?
Gdy już wiesz, do czego służy każdy kabel wychodzący ze ściany, czas na zapoznanie się z nowym unifonem. Nie ignoruj instrukcji obsługi! To w niej znajdziesz schemat podłączenia i oznaczenia zacisków, które mogą być zupełnie inne niż te, do których przywykłeś. Producent może używać symboli, numerów lub skrótów, które nie zawsze są intuicyjne. Porównaj oznaczenia z instrukcji z tymi, które zidentyfikowałeś na swoich kablach. Upewnij się, że rozumiesz, który zacisk w nowym unifonie odpowiada za masę, słuchawkę, mikrofon, wywołanie i elektrozaczep.
Krok 4: Prawidłowe podłączenie kabli do nowych zacisków
Mając zidentyfikowane żyły i rozszyfrowany schemat nowego unifonu, możesz przystąpić do podłączania. Pamiętaj o prawidłowym przygotowaniu końcówek kabli powinny być odizolowane na odpowiednią długość (zazwyczaj około 5-7 mm), aby zapewnić dobry styk, ale jednocześnie nie wystawać zbyt daleko poza zacisk, co mogłoby prowadzić do zwarcia. Wkręcaj śrubki mocno, ale z wyczuciem, aby nie uszkodzić przewodów. Każde połączenie musi być pewne i stabilne. Luźne styki to jedna z najczęstszych przyczyn problemów z działaniem domofonu.
Krok 5: Konfiguracja zworek (mostków) dlaczego ten mały element jest tak ważny?
Nowoczesne unifony, zwłaszcza te uniwersalne, często posiadają zworki konfiguracyjne (mostki). Te małe plastikowe elementy, które można przestawiać lub usuwać, służą do dostosowania unifonu do specyfiki konkretnej instalacji. Mogą one wpływać na: wzmocnienie mikrofonu, głośność słuchawki, typ sygnału wywołania (np. impulsowy, ciągły) czy sposób sterowania elektrozaczepem. Ich prawidłowe ustawienie jest absolutnie kluczowe dla poprawnego działania urządzenia. Zawsze odwołuj się do instrukcji nowego unifonu, aby dowiedzieć się, jak ustawić zworki dla Twojego typu instalacji 5-żyłowej. Błędna konfiguracja zworek to bardzo częsta przyczyna, dla której unifon po podłączeniu nie działa, mimo że kable są podłączone poprawnie.
Najczęstsze problemy i rozwiązania: Co zrobić, gdy domofon nie działa?
Cisza w słuchawce? Sprawdź połączenie mikrofonu i głośnika
Brak dźwięku w unifonie, zarówno w jedną, jak i w obie strony, to częsty problem. Jeśli słuchawka milczy, a Ty nie słyszysz osoby na dole, lub ona nie słyszy Ciebie, najczęściej winne są połączenia żył "słuchawka" (SPK) i "mikrofon" (MIC). Oto co należy sprawdzić:
- Połączenia: Upewnij się, że żyły SPK i MIC są solidnie podłączone do odpowiednich zacisków i nie ma luźnych styków.
- Masa: Sprawdź, czy żyła masy (GND) jest poprawnie podłączona. Bez niej żaden sygnał audio nie będzie działał.
- Zworki: W instrukcji unifonu poszukaj informacji o zworkach odpowiedzialnych za wzmocnienie mikrofonu lub głośność słuchawki. Upewnij się, że są ustawione prawidłowo.
- Uszkodzenie: W rzadkich przypadkach problem może leżeć w uszkodzonym mikrofonie lub głośniku w samym unifonie.
Domofon nie dzwoni? Diagnoza problemu z żyłą wywołania
Jeśli po naciśnięciu przycisku dzwonka przy drzwiach unifon milczy, problem leży najprawdopodobniej w obwodzie wywołania. Moje doświadczenie podpowiada, żeby sprawdzić następujące rzeczy:
- Połączenie żyły RING: Upewnij się, że żyła "wywołanie" (RING) jest prawidłowo podłączona do odpowiedniego zacisku w unifonie.
- Napięcie na żyle RING: Za pomocą multimetru sprawdź, czy na żyle RING pojawia się napięcie, gdy ktoś dzwoni. Jeśli napięcia nie ma, problem leży poza Twoim unifonem (np. w centrali domofonowej lub okablowaniu budynku).
- Zworki: W niektórych unifonach istnieją zworki do konfiguracji sygnału wywołania (np. typ dzwonka, jego głośność). Sprawdź instrukcję.
- Przycisk dzwonka: Upewnij się, że przycisk dzwonka w panelu zewnętrznym działa poprawnie.
Słyszysz ciągłe buczenie lub pisk? Znajdź przyczynę zakłóceń
Ciągłe buczenie, szum lub pisk w słuchawce to irytujący problem, który często wskazuje na zakłócenia lub nieprawidłowe podłączenie. Oto, co możesz zrobić:- Luźne połączenia: Dokładnie sprawdź wszystkie połączenia, zwłaszcza żyły masy (GND). Luźny styk masy jest częstą przyczyną zakłóceń.
- Ekranowanie: Upewnij się, że izolacja kabli jest nienaruszona i żadne żyły nie stykają się ze sobą ani z metalowymi elementami obudowy.
- Zakłócenia zewnętrzne: Czasem buczenie może być spowodowane bliskością innych kabli elektrycznych lub urządzeń generujących pole elektromagnetyczne. W takim przypadku problem może być trudniejszy do rozwiązania samodrowolnie.
- Zworki: Niektóre unifony mają zworki do regulacji czułości mikrofonu lub wzmocnienia sygnału, co może wpływać na buczenie.
Przycisk otwierania drzwi nie reaguje? Sprawdź obwód elektrozaczepu
Jeśli naciskasz przycisk otwierania drzwi, a elektrozaczep nie reaguje, skup się na obwodzie elektrozaczepu. To są najczęstsze przyczyny:
- Połączenie żyły SW1/SW2: Upewnij się, że żyła "elektrozaczep" jest poprawnie podłączona do odpowiedniego zacisku.
- Napięcie na żyle SW1/SW2: Za pomocą multimetru sprawdź, czy na tej żyle pojawia się chwilowe napięcie w momencie naciśnięcia przycisku otwierania drzwi na unifonie. Jeśli napięcia nie ma, to albo problem jest w unifonie (przycisk, zworki), albo w centrali.
- Zworki: Wiele unifonów ma zworki do konfiguracji trybu pracy elektrozaczepu (np. monostabilny, bistabilny). Sprawdź instrukcję i upewnij się, że są ustawione prawidłowo.
- Obciążalność: Upewnij się, że Twój unifon jest kompatybilny z typem elektrozaczepu w instalacji (choć w 5-żyłowych systemach rzadko jest to problemem).
Kiedy warto podłączyć domofon samemu, a kiedy wezwać fachowca?
Podsumowanie kluczowych kroków i checklista do samodzielnej weryfikacji
Podłączenie unifonu 5-żyłowego to zadanie, które z powodzeniem możesz wykonać samodzielnie, jeśli tylko będziesz postępować metodycznie. Aby ułatwić Ci weryfikację, przygotowałem krótką listę kontrolną:
- Czy wykonałeś zdjęcia starego podłączenia?
- Czy wszystkie pięć żył zostało poprawnie zidentyfikowanych za pomocą miernika (masa, słuchawka, mikrofon, wywołanie, elektrozaczep)?
- Czy dokładnie przestudiowałeś instrukcję nowego unifonu i zidentyfikowałeś jego zaciski?
- Czy kable są solidnie i prawidłowo podłączone do odpowiednich zacisków w nowym unifonie?
- Czy zworki (mostki) w nowym unifonie zostały ustawione zgodnie z instrukcją dla systemu 5-żyłowego?
- Czy sprawdziłeś wszystkie funkcje (rozmowa, dzwonek, otwieranie drzwi)?
Przeczytaj również: Jak wyciszyć domofon na noc? Spokojny sen bez dzwonków!
Sygnały alarmowe: Kiedy problem leży głębiej niż w Twoim mieszkaniu
Mimo najlepszych chęci i starannego wykonania pracy, czasem problem może okazać się bardziej złożony. Jeśli po wszystkich samodzielnych próbach i weryfikacji punktów z checklisty domofon nadal nie działa poprawnie, to moim zdaniem nadszedł czas, aby wezwać fachowca. Szczególnie, gdy:
- Brak napięcia na którejkolwiek z żył: Jeśli miernik nie pokazuje żadnego napięcia na kluczowych żyłach (np. masa/słuchawka, wywołanie przy dzwonieniu), problem leży w okablowaniu budynku lub centrali domofonowej.
- Problem dotyczy wielu unifonów: Jeśli inni sąsiedzi również zgłaszają problemy z domofonem, to jasny sygnał, że usterka jest ogólniejsza i wymaga interwencji zarządcy budynku lub wyspecjalizowanego serwisu.
- Nie czujesz się pewnie: Jeśli w którymkolwiek momencie czujesz się zagubiony, niepewny swoich działań lub obawiasz się uszkodzenia instalacji, lepiej zaufać profesjonaliście.
Pamiętaj, że domofon to element wspólnej infrastruktury budynku, a czasem naprawa wymaga dostępu do centrali, do której tylko upoważnione osoby mają prawo.
