Jak podłączyć domofon Elfon? Poradnik krok po kroku dla każdego

Wymiana lub instalacja domofonu może wydawać się skomplikowanym zadaniem, ale z odpowiednim przewodnikiem staje się znacznie prostsza. Ten artykuł to praktyczny poradnik krok po kroku, który pomoże Ci samodzielnie podłączyć unifon Elfon, nawet jeśli nie masz dużego doświadczenia w pracach elektrycznych. Skupimy się na popularnych systemach analogowych, które dominują w polskim budownictwie, abyś mógł bez problemu cieszyć się pełną funkcjonalnością nowego urządzenia.

Zanim zaczniesz: Przygotowanie do wymiany domofonu Elfon

Z mojego doświadczenia wynika, że domofony Elfon, takie jak popularny model OP-U7/1, są przede wszystkim przeznaczone do pracy w systemach analogowych. To dobra wiadomość, bo takie instalacje, najczęściej 4, 5 lub 6-żyłowe, wciąż stanowią większość w polskich blokach i kamienicach. Jak szybko sprawdzić, czy masz do czynienia z analogiem? Zwróć uwagę na liczbę kabli jeśli jest ich więcej niż dwa i nie masz do czynienia ze skomplikowanym panelem z wyświetlaczem w starym unifonie, to niemal na pewno jest to system analogowy. Modele Elfon OP-U7/1 są właśnie projektowane z myślą o takich rozwiązaniach, oferując uniwersalność i łatwość dopasowania.

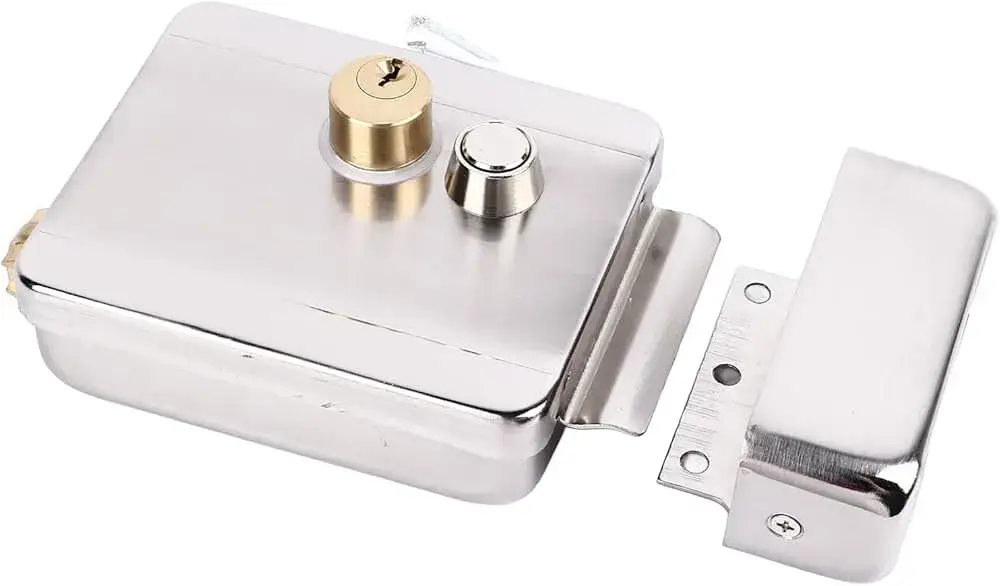

Aby sprawnie i bezpiecznie przeprowadzić wymianę, potrzebujesz kilku podstawowych narzędzi:

• Śrubokręty (płaski i krzyżakowy): Niezbędne do otwierania obudowy unifonu i dokręcania zacisków.
• Ściągacz izolacji: Ułatwi precyzyjne przygotowanie końcówek przewodów.
• Kombinerki: Przydadzą się do przycinania i formowania przewodów.
• Miernik uniwersalny (lub próbnik napięcia): To jest to "jedno narzędzie, o którym nie pomyślałeś", a które może okazać się absolutnie kluczowe! Pomoże zidentyfikować funkcje poszczególnych żył, zwłaszcza jeśli stara instalacja nie ma jasnych oznaczeń. Dzięki niemu z łatwością znajdziesz masę czy sygnał dzwonka.

Zanim w ogóle dotkniesz starego unifonu, koniecznie udokumentuj jego obecne podłączenie. Zrób wyraźne zdjęcie, na którym widać kolory kabli podłączonych do poszczególnych zacisków. Zapisz sobie również, jakie oznaczenia (np. MASA, RING) odpowiadają konkretnym kolorom. Jeśli nie ma żadnych oznaczeń, co niestety często się zdarza, miernik uniwersalny będzie twoim najlepszym przyjacielem. Pomoże Ci zidentyfikować przewód masowy (zazwyczaj oznaczany jako MASA lub MU) oraz przewód dzwonka (RING lub WU), co jest punktem wyjścia do prawidłowego podłączenia nowego urządzenia. Bez tej informacji podłączenie może być bardzo trudne i frustrujące.

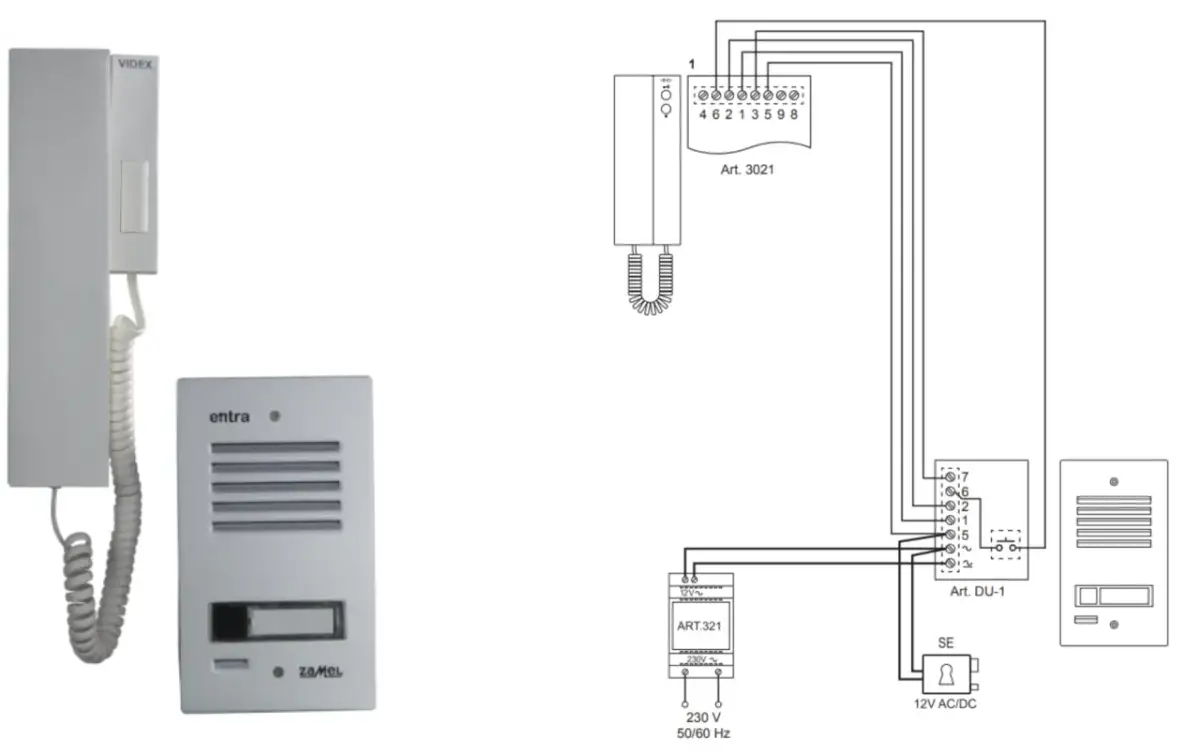

Przewodnik po żyłach: Oznaczenia i funkcje kabli w domofonie Elfon

Instalacja 6-żyłowa: Pełna funkcjonalność

Instalacja 6-żyłowa to najbardziej komfortowa konfiguracja, ponieważ każdy przewód ma swoją dedykowaną funkcję, co minimalizuje ryzyko pomyłek. W takim systemie masz pełną funkcjonalność niezależny przewód masy, dzwonka, słuchawki, mikrofonu oraz dwa oddzielne kable do obsługi zaczepu elektromagnetycznego. Standardowe oznaczenia zacisków w unifonach Elfon, które spotykamy, to MASA, RING, SPK, MIC, SW1 i SW2.

• MASA (-): To przewód wspólny, który stanowi punkt odniesienia dla wszystkich innych sygnałów. Bez prawidłowego podłączenia masy nic nie będzie działać.
• RING (WYWOŁANIE): Odpowiada za sygnał dzwonka. Kiedy ktoś dzwoni z panelu zewnętrznego, sygnał trafia właśnie tą żyłą.
• SPK (SŁUCHAWKA): Przewód odpowiedzialny za przesyłanie dźwięku z panelu zewnętrznego do głośnika w Twojej słuchawce. Dzięki niemu słyszysz rozmówcę.
• MIC (MIKROFON): Przewód, który przesyła Twój głos z mikrofonu w słuchawce do panelu zewnętrznego.
• SW1 / SW2 (ZACZEP): Te dwa przewody służą do sterowania elektrozaczepem, czyli otwierania drzwi wejściowych. Naciśnięcie przycisku w unifonie powoduje zwarcie tych żył i uruchomienie zaczepu.

Instalacja 5-żyłowa: Wspólna masa lub zaczep

W instalacji 5-żyłowej zazwyczaj mamy do czynienia z pewnym uproszczeniem w stosunku do 6-żyłowej. Najczęściej jeden z przewodów zaczepu (SW1 lub SW2) jest wspólny z masą lub innym przewodem. Oznacza to, że zamiast dwóch oddzielnych żył do zaczepu, jedna z nich pełni podwójną rolę. Aby zidentyfikować tę konfigurację, musisz dokładnie przyjrzeć się staremu podłączeniu lub użyć miernika. W takim przypadku, podłączając unifon Elfon, będziesz musiał dopasować przewód zaczepu do odpowiedniego zacisku (np. SW1), a drugi przewód zaczepu (jeśli jest wspólny z masą) podłączyć do zacisku MASA, zgodnie z uniwersalnymi oznaczeniami. Czasem może być konieczne użycie tylko jednego zacisku SW i połączenie go z masą poprzez przycisk.

Instalacja 4-żyłowa: Najczęstsze wyzwanie

Instalacja 4-żyłowa to często spotykane wyzwanie, zwłaszcza w starszych budynkach. W tej konfiguracji brakuje dedykowanych przewodów do zaczepu. Funkcja otwierania drzwi jest realizowana w sprytny sposób poprzez zwarcie linii mikrofonu do masy. Oznacza to, że po naciśnięciu przycisku otwierania drzwi w unifonie, sygnał z mikrofonu zostaje chwilowo zwarty do masy, co centrala domofonowa interpretuje jako polecenie otwarcia. W takim systemie obecne są żyły MASA, RING, SPK i MIC. Aby unifon Elfon działał prawidłowo w instalacji 4-żyłowej, konieczne jest specyficzne ustawienie zworek konfiguracyjnych na płytce urządzenia, o czym opowiem w dalszej części.

Tabela oznaczeń zacisków i ich funkcji

Aby ułatwić Ci identyfikację, przygotowałem tabelę z najczęściej spotykanymi oznaczeniami zacisków i ich funkcjami:

Instalacja krok po kroku: Podłączanie unifonu Elfon samodzielnie

Demontaż starego unifonu: Bezpieczeństwo i dokumentacja

Zawsze zaczynamy od bezpieczeństwa. Chociaż w większości bloków zasilanie domofonu jest centralne i nie da się go odłączyć z poziomu mieszkania, warto zachować ostrożność. Jeśli masz możliwość odłączenia zasilania (np. w domku jednorodzinnym), zrób to. Następnie przystąp do demontażu starego unifonu. To kluczowy moment, w którym musisz dokładnie udokumentować podłączenia. Zrób zdjęcie, a najlepiej kilka, z różnych perspektyw. Zapisz, jaki kolor kabla był podłączony do jakiego zacisku i jakie miał oznaczenie. To jest Twoja mapa do prawidłowego podłączenia nowego urządzenia. Dopiero po dokładnym udokumentowaniu możesz bezpiecznie odłączyć kable od starego unifonu.

1. Odłącz zasilanie (jeśli to możliwe): Upewnij się, że nie ma napięcia na przewodach.
2. Otwórz obudowę starego unifonu: Zazwyczaj wystarczy odkręcić jedną lub dwie śrubki.
3. Udokumentuj podłączenia: Zrób zdjęcia i notatki. To najważniejszy krok!
4. Delikatnie odłącz kable: Poluzuj śrubki zacisków i wyjmij przewody, pamiętając o ich kolorach i miejscach.
5. Zdejmij stary unifon ze ściany: Odkręć śruby mocujące i usuń urządzenie.

Konfiguracja zworek: Klucz do sukcesu

Współczesne unifony Elfon, takie jak OP-U7/1, są uniwersalne i posiadają zworki konfiguracyjne (jumpery) na płytce drukowanej. Ich prawidłowe ustawienie jest absolutnie kluczowe, aby dopasować urządzenie do Twojej konkretnej instalacji (4, 5 lub 6-żyłowej). Błędne ustawienie zworek to jedna z najczęstszych przyczyn problemów po instalacji. Zawsze zajrzyj do instrukcji dołączonej do Twojego modelu Elfon, aby znaleźć dokładne schematy ustawień. Ogólnie rzecz biorąc, dla instalacji 4-żyłowej, zworka odpowiedzialna za obsługę zaczepu przez zwarcie mikrofonu do masy będzie musiała być ustawiona w odpowiedniej pozycji. Dla instalacji 5- i 6-żyłowych ustawienia mogą być inne, często prostsze, ponieważ zaczep ma dedykowane przewody.

• Dla instalacji 4-żyłowej: Poszukaj zworki odpowiedzialnej za funkcję otwierania drzwi poprzez zwarcie linii mikrofonu do masy. Zazwyczaj jest to wyraźnie opisane w instrukcji.
• Dla instalacji 5- i 6-żyłowych: Ustaw zworki tak, aby aktywować dedykowane wejścia SW1/SW2 dla zaczepu. Czasem jest to jedna zworka, która przełącza tryb pracy.
• Regulacja głośności: Niektóre unifony mają również zworki lub potencjometry do regulacji głośności dzwonka lub rozmowy. Warto je sprawdzić.

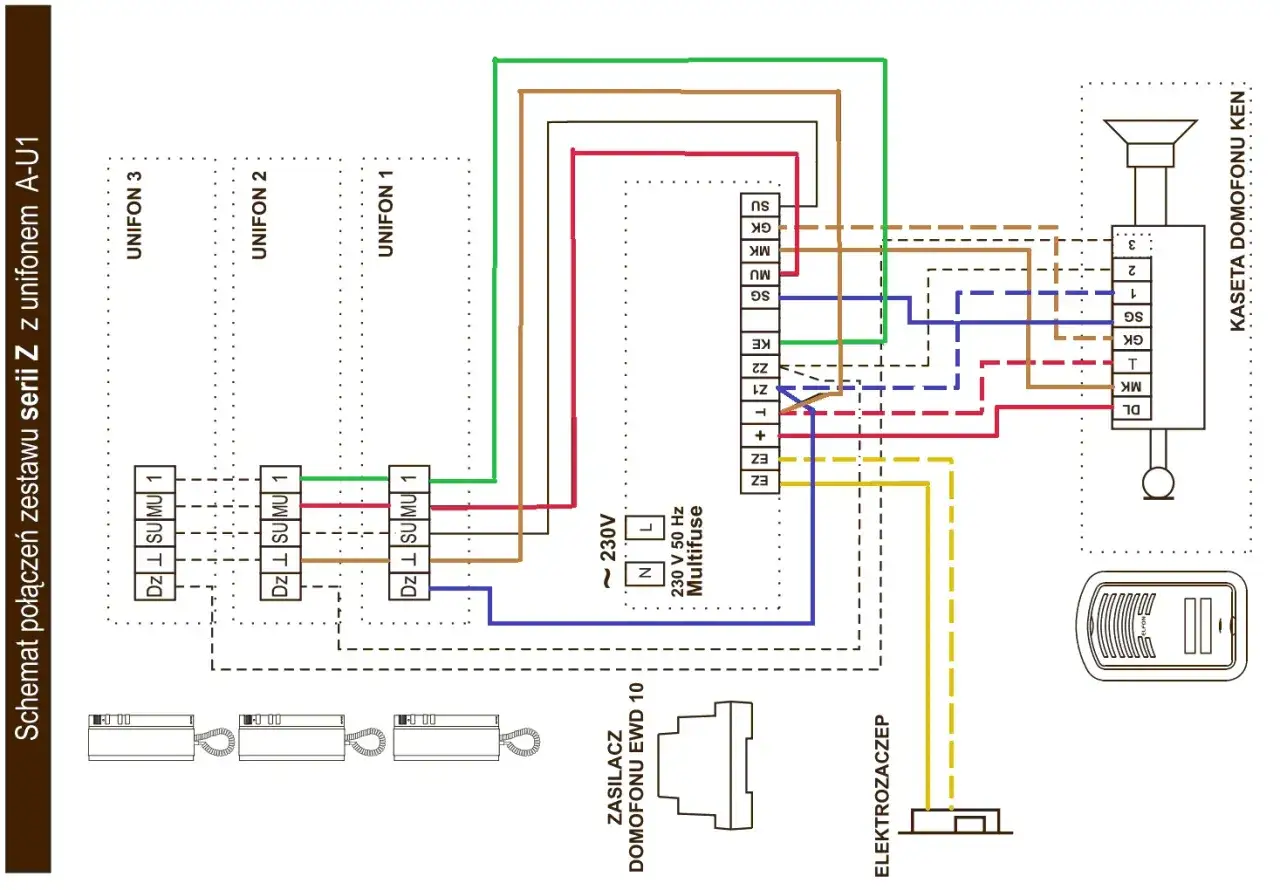

Podłączanie przewodów: Odpowiednie zaciski dla odpowiednich funkcji

Teraz, mając przed sobą nowy unifon Elfon i Twoje notatki ze starego podłączenia, możesz przystąpić do podłączania przewodów. Pamiętaj, że podstawą są MASA, RING, SPK i MIC. Zaciski SW1/SW2 służą do podłączenia zaczepu, jeśli masz instalację 5- lub 6-żyłową. Twoim zadaniem jest dopasowanie funkcji każdego kabla ze starej instalacji do odpowiedniego zacisku w nowym unifonie.

1. Przygotuj przewody: Jeśli końcówki kabli są uszkodzone lub zbyt krótkie, delikatnie ściągnij izolację na długość około 0,5-1 cm.
2. Podłącz przewód MASA: Zidentyfikowany przewód masowy (zazwyczaj czarny lub niebieski) podłącz do zacisku oznaczonego jako MASA lub (-).
3. Podłącz przewód RING: Przewód dzwonka (często czerwony lub biały) podłącz do zacisku RING lub WU.
4. Podłącz przewód SPK: Przewód słuchawki podłącz do zacisku SPK lub SU.
5. Podłącz przewód MIC: Przewód mikrofonu podłącz do zacisku MIC lub AU.
6. Podłącz przewody SW1/SW2 (dla 5- i 6-żyłowych): Jeśli masz dedykowane przewody do zaczepu, podłącz je do zacisków SW1 i SW2. Kolejność zazwyczaj nie ma znaczenia.
7. Dla instalacji 4-żyłowej: Upewnij się, że zworka do obsługi zaczepu przez mikrofon jest prawidłowo ustawiona. Nie podłączasz nic do SW1/SW2, chyba że instrukcja Twojego konkretnego modelu Elfon wskazuje inaczej i przewiduje inną konfigurację.
8. Dokręć zaciski: Upewnij się, że wszystkie przewody są solidnie zamocowane i nie ma ryzyka zwarcia.

Montaż i pierwsze testy: Sprawdzenie funkcjonalności

Po podłączeniu wszystkich przewodów możesz zamontować obudowę unifonu na ścianie. Upewnij się, że kable nie są nigdzie przyciśnięte i nie ma ryzyka uszkodzenia. Po zamontowaniu nadszedł czas na najważniejszy etap testy funkcjonalności. Sprawdź kolejno wszystkie funkcje:

• Dzwonek: Poproś kogoś, aby zadzwonił z panelu zewnętrznego. Czy słychać dzwonek w unifonie?
• Rozmowa (słuchawka/mikrofon): Podnieś słuchawkę i sprawdź, czy słyszysz rozmówcę z dołu i czy on słyszy Ciebie.
• Otwieranie drzwi: Naciśnij przycisk otwierania drzwi. Czy słychać charakterystyczny dźwięk elektrozaczepu? Czy drzwi się otwierają?

Jeśli wszystko działa prawidłowo, gratuluję! Samodzielnie podłączyłeś domofon. Jeśli coś nie działa, nie martw się przejdź do sekcji rozwiązywania problemów, gdzie omówię najczęstsze usterki i ich przyczyny.

Coś poszło nie tak? Rozwiązywanie problemów z domofonem Elfon

Buczenie lub pisk w słuchawce

Jeśli po podłączeniu domofonu słyszysz nieprzyjemne buczenie lub pisk w słuchawce, najprawdopodobniej masz do czynienia ze sprzężeniem zwrotnym, potocznie zwanym efektem Larsena. Dzieje się tak, gdy mikrofon "słyszy" dźwięk z głośnika, co prowadzi do wzmocnienia i zapętlenia sygnału. W wielu unifonach Elfon, na płytce drukowanej znajdziesz mały potencjometr (śrubkę do regulacji), który służy do regulacji wzmocnienia mikrofonu lub głośnika. Delikatne obracanie nim w jedną lub drugą stronę powinno wyeliminować buczenie lub pisk. Czasem wystarczy drobna korekta.

Brak otwierania drzwi (nie działa elektrozaczep)

1. Błędne podłączenie żył zaczepu (SW1/SW2): W instalacjach 5- lub 6-żyłowych upewnij się, że przewody zaczepu są prawidłowo podłączone do odpowiednich zacisków. Sprawdź, czy nie są zamienione lub luźne.
2. Złe ustawienie zworki dla instalacji 4-żyłowej: Jeśli masz instalację 4-żyłową, upewnij się, że zworka odpowiedzialna za obsługę zaczepu poprzez zwarcie linii mikrofonu do masy jest ustawiona prawidłowo, zgodnie z instrukcją Twojego modelu Elfon. To bardzo częsta przyczyna.
3. Uszkodzenie przycisku lub elektrozaczepu: Rzadziej, ale zdarza się, że problem leży w samym przycisku otwierania drzwi w unifonie lub w uszkodzonym elektrozaczepie przy drzwiach wejściowych. Możesz to sprawdzić, mierząc ciągłość obwodu przycisku lub próbując podłączyć inną żyłę do zacisku zaczepu (tylko jeśli wiesz, co robisz i masz pewność, że nie spowodujesz zwarcia).

Brak dzwonka (nie słychać wywołania)

Brak dzwonka to zazwyczaj problem z nieprawidłowo podłączoną żyłą RING (WYWOŁANIE). Upewnij się, że przewód odpowiedzialny za sygnał dzwonka jest solidnie podłączony do zacisku RING w Twoim unifonie Elfon. Sprawdź również, czy na płytce unifonu nie ma zworki lub potencjometru do regulacji głośności dzwonka, który mógłby być ustawiony na minimum. Warto też upewnić się, że dzwonek nie został wyciszony na panelu zewnętrznym (jeśli taka funkcja istnieje).

Przeczytaj również: Jak podłączyć Cyfral Smart 5P? Poradnik krok po kroku i rozwiązanie problemów

Jednostronna komunikacja (nie słychać na dole / nie słychać w mieszkaniu)

Problem z jednostronną komunikacją wskazuje na kłopot z żyłami MIC (mikrofon) lub SPK (słuchawka). Jeśli nie słychać rozmówcy w mieszkaniu, problem leży w przewodzie SPK lub jego podłączeniu. Sprawdź, czy jest solidnie zamocowany i czy nie ma uszkodzeń. Jeśli natomiast nie słychać Ciebie na dole (przy panelu zewnętrznym), to problem dotyczy przewodu MIC. Ponownie, sprawdź jego podłączenie i upewnij się, że nie ma luzów ani zwarć. Czasem delikatne poprawienie izolacji lub ponowne umocowanie przewodu w zacisku rozwiązuje problem.

Samodzielne podłączenie domofonu Elfon: Kiedy warto, a kiedy lepiej wezwać fachowca?

Samodzielne podłączenie domofonu Elfon jest jak najbardziej możliwe dla osób z podstawową wiedzą techniczną, odrobiną cierpliwości i umiejętnością precyzyjnego działania. To świetna opcja, zwłaszcza gdy wymieniasz stary unifon na nowy model Elfon, który jest kompatybilny z istniejącą instalacją analogową. Ja zawsze zachęcam do spróbowania, bo daje to dużą satysfakcję i pozwala zaoszczędzić pieniądze. Jednak są sytuacje, w których lepiej powierzyć to zadanie profesjonaliście.

• Kiedy spróbować samemu:
  • Masz podstawową wiedzę techniczną i umiesz posługiwać się narzędziami.
  • Masz miernik uniwersalny i potrafisz z niego korzystać.
  • Stary unifon ma czytelne oznaczenia kabli lub udało Ci się je zidentyfikować.
  • Instalacja jest analogowa (4, 5 lub 6-żyłowa) i wiesz, jak ustawić zworki w nowym unifonie Elfon.
• Kiedy wezwać fachowca:
  • Brak podstawowej wiedzy o elektryce i obawiasz się uszkodzenia instalacji.
  • Nie masz miernika i nie potrafisz zidentyfikować kabli.
  • Masz do czynienia ze skomplikowanymi problemami, których nie potrafisz zdiagnozować.
  • Instalacja jest cyfrowa (2-żyłowa) lub bardzo nietypowa Elfon OP-U7/1 nie jest do niej przeznaczony, a próby podłączenia mogą uszkodzić system.
  • Brak jakiejkolwiek identyfikacji kabli i brak możliwości ich zdiagnozowania.

Oto krótka checklista, która podsumowuje kluczowe kroki i punkty kontrolne:

• Dokumentacja: Czy zrobiłeś zdjęcie i notatki ze starego podłączenia?
• Identyfikacja kabli: Czy wiesz, która żyła to MASA, RING, SPK, MIC, SW1/SW2?
• Ustawienie zworek: Czy zworki w nowym unifonie Elfon są ustawione prawidłowo dla Twojej instalacji (4/5/6-żyłowej)?
• Prawidłowe podłączenie: Czy wszystkie kable są solidnie i poprawnie podłączone do odpowiednich zacisków?
• Testy funkcjonalności: Czy dzwonek, rozmowa (słuchawka/mikrofon) i otwieranie drzwi działają prawidłowo?
