Podłącz unifon 4-przewodowy: Schemat i instrukcja krok po kroku

Ten artykuł to szczegółowy poradnik krok po kroku, który pokaże Ci, jak samodzielnie podłączyć unifon (słuchawkę domofonową) w mieszkaniu w bloku, w oparciu o popularną instalację 4-przewodową. Dowiesz się, jak zidentyfikować funkcje poszczególnych kabli, prawidłowo podłączyć nowy unifon i uniknąć typowych błędów, by cieszyć się sprawnym domofonem.

Przygotuj się do podłączenia unifonu: Co musisz wiedzieć o instalacji 4-przewodowej?

Zanim zabierzesz się za demontaż starego unifonu i podłączanie nowego, warto zrozumieć podstawy działania instalacji 4-przewodowej. To wiedza, która pozwoli Ci działać świadomie i uniknąć niepotrzebnych błędów. W końcu, jak to mówię, dobrze przygotowany to w połowie sukcesu.

Dlaczego cztery przewody to standard w starszym budownictwie?

Instalacje 4-przewodowe są niezwykle powszechne w starszych blokach mieszkalnych w Polsce i wciąż stanowią jeden z najpopularniejszych systemów analogowych. Ich fenomen polega na prostocie: każda z czterech żył pełni oddzielną, jasno określoną funkcję. Mamy tu do czynienia z klasycznym podejściem, gdzie sygnały audio (mikrofon, słuchawka), sygnał wywołania (dzwonek) oraz wspólna masa są przesyłane osobnymi przewodami. To sprawia, że system jest stosunkowo łatwy w diagnostyce i naprawie, o ile oczywiście wiemy, co do czego służy.

Czy samodzielne podłączenie domofonu jest bezpieczne i dozwolone?

Z mojego doświadczenia wynika, że samodzielne podłączenie unifonu jest jak najbardziej bezpieczne. Napięcie w instalacji domofonowej jest bardzo niskie, zazwyczaj nie przekracza 24V, co oznacza, że nie grozi nam porażenie prądem. Jest to więc zadanie, z którym spokojnie możesz się zmierzyć bez obaw o swoje zdrowie. W większości spółdzielni i wspólnot mieszkaniowych wymiana unifonu jest traktowana jako drobna naprawa, którą mieszkańcy mogą wykonywać samodzielnie. Oczywiście, zawsze należy zachować ostrożność, aby nie doprowadzić do zwarcia, co mogłoby wpłynąć na działanie całej pionowej instalacji w bloku. Przed rozpoczęciem prac zawsze warto odłączyć zasilanie unifonu, jeśli jest to możliwe, lub po prostu działać precyzyjnie.

Klucz do sukcesu: Jak sprawdzić kompatybilność nowego unifonu z instalacją w bloku?

To jest jeden z najważniejszych punktów, o których zawsze przypominam. Nie każdy unifon 4-przewodowy będzie działał z każdą centralą domofonową w bloku. Kompatybilność to podstawa, a jej brak jest częstą przyczyną frustracji. Oto moje porady:

• Sprawdź producenta starego unifonu: Najbezpieczniej jest kupić nowy unifon tej samej marki, co stary. Producenci często mają swoje specyficzne rozwiązania, nawet w standardowych systemach 4-przewodowych.
• Szukaj modeli uniwersalnych: Na rynku dostępne są unifony uniwersalne, które dzięki systemowi zworek (o których opowiem później) można dostosować do różnych systemów. Upewnij się jednak, że instrukcja takiego unifonu precyzyjnie opisuje konfigurację dla systemów 4-przewodowych i jest zgodna z Twoją centralą.
• Zapytaj sąsiadów lub administratora: Jeśli nie masz pewności, jaki system jest w Twoim bloku, zapytaj sąsiadów, jaki model unifonu mają. Możesz też skontaktować się z administratorem budynku często mają oni informacje o zainstalowanym systemie domofonowym.
• Dokładnie przeczytaj specyfikację: Przed zakupem zawsze sprawdź w specyfikacji technicznej nowego unifonu, czy jest on przeznaczony do pracy z systemami 4-przewodowymi i czy wspiera typ centrali, który jest u Ciebie.

Zbieramy narzędzia i demontujemy stary unifon

Zanim przystąpisz do właściwych prac, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia. Odpowiednie przygotowanie to podstawa, by praca przebiegła sprawnie i bez niepotrzebnych przerw. Pamiętaj, że pośpiech jest złym doradcą, zwłaszcza przy precyzyjnych pracach.

Niezbędnik instalatora: Jakie narzędzia będą Ci potrzebne?

Do podłączenia unifonu nie potrzebujesz skomplikowanego sprzętu. Wystarczy kilka podstawowych narzędzi, które prawdopodobnie masz już w swoim domowym warsztacie:

• Śrubokręty: Płaski i krzyżakowy do odkręcenia obudowy unifonu i dokręcenia zacisków.
• Ściągacz izolacji: Niezastąpiony do precyzyjnego usunięcia izolacji z przewodów, bez uszkadzania żył.
• Nóż monterski lub ostry nożyk: Przyda się do delikatnego nacięcia izolacji zewnętrznej kabla, jeśli będzie taka potrzeba.
• Marker lub etykiety: Absolutnie kluczowe do oznaczenia przewodów o tym za chwilę!
• Aparat fotograficzny w telefonie: Zrób zdjęcie starego podłączenia, to Twój najlepszy schemat.
• Miernik uniwersalny (multimetr) opcjonalnie: Jeśli nie masz starego unifonu lub kolory kabli są bardzo nietypowe, miernik pomoże zidentyfikować funkcje żył.

Krok najważniejszy: Jak prawidłowo zdemontować stary domofon i opisać przewody?

To jest moment, w którym możesz zaoszczędzić sobie mnóstwo czasu i nerwów. Prawidłowe zanotowanie starego podłączenia to klucz do sukcesu. Oto jak to zrobić krok po kroku:

1. Odkręć obudowę: Delikatnie odkręć śrubki mocujące obudowę starego unifonu do ściany. Zazwyczaj są to dwie śrubki na spodzie lub po bokach.
2. Otwórz unifon: Zdejmij przednią część obudowy, aby uzyskać dostęp do płytki drukowanej i zacisków, do których podłączone są przewody.
3. Zrób zdjęcie: Zanim cokolwiek odłączysz, zrób wyraźne zdjęcie podłączenia. Upewnij się, że widać na nim kolory przewodów i oznaczenia zacisków na płytce. To będzie Twoja "ściąga".
4. Opisz przewody: To jest absolutnie najważniejszy krok. Za pomocą markera lub etykiet opisz każdy przewód, przypisując mu oznaczenie zacisku, do którego był podłączony. Na przykład: "czerwony - SPK", "niebieski - MIC", "żółty - RING", "zielony - MAS". Nawet jeśli kolory są standardowe, zawsze warto to zrobić.
5. Odłącz przewody: Po opisaniu wszystkich żył, możesz bezpiecznie odkręcić śrubki zacisków i odłączyć przewody.
6. Zdemontuj stary unifon: Teraz możesz całkowicie usunąć stary unifon ze ściany.

Co zrobić, gdy kolory kabli są nietypowe lub nie ma starego unifonu?

Wiem, że życie nie zawsze jest proste i czasem trafiają się sytuacje, gdy brakuje starego unifonu, a kable mają dziwne kolory, które nie pasują do żadnych schematów. Nie panikuj! W takiej sytuacji niezbędne może okazać się użycie miernika uniwersalnego. Możesz nim sprawdzić ciągłość obwodu lub napięcie, aby zidentyfikować żyłę masową i wywołania. Jeśli nie masz miernika, pozostaje metoda prób i błędów, ale wymaga ona dużej ostrożności. Zacznij od podłączenia żyły masowej (zazwyczaj jest to przewód, który ma najniższe napięcie względem innych lub jest po prostu "zerem"). Następnie, testując pozostałe żyły, próbuj zidentyfikować dzwonek, słuchawkę i mikrofon. Pamiętaj, aby zawsze podłączać tylko jeden przewód na raz i testować jego funkcję.

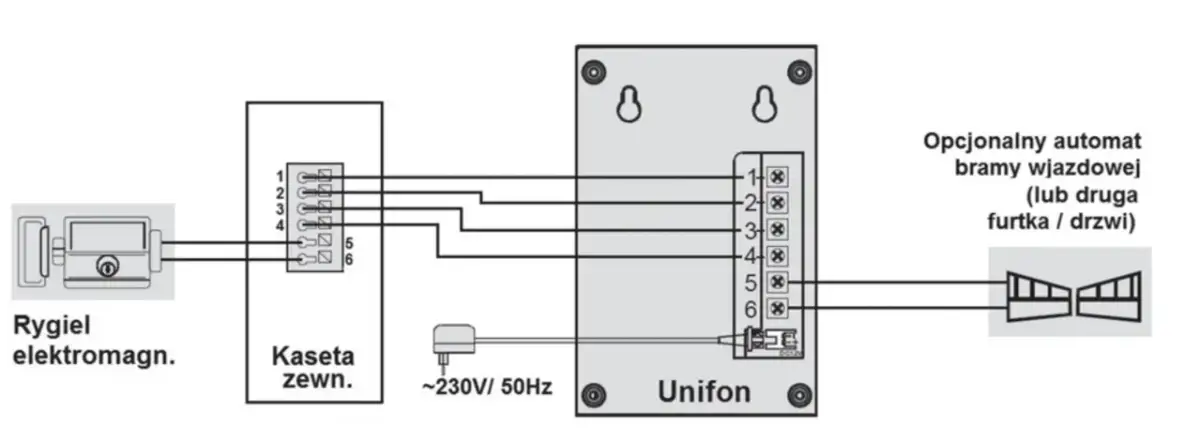

Podłączamy nowy unifon: Schemat i funkcja każdego z czterech przewodów

Gdy masz już zdemontowany stary unifon i zidentyfikowane przewody, nadszedł czas na podłączenie nowego urządzenia. To moment, w którym precyzja i zrozumienie funkcji każdej żyły są kluczowe. Pamiętaj, że każdy przewód ma swoje zadanie, a ich prawidłowe przyporządkowanie to gwarancja sprawnego działania domofonu.

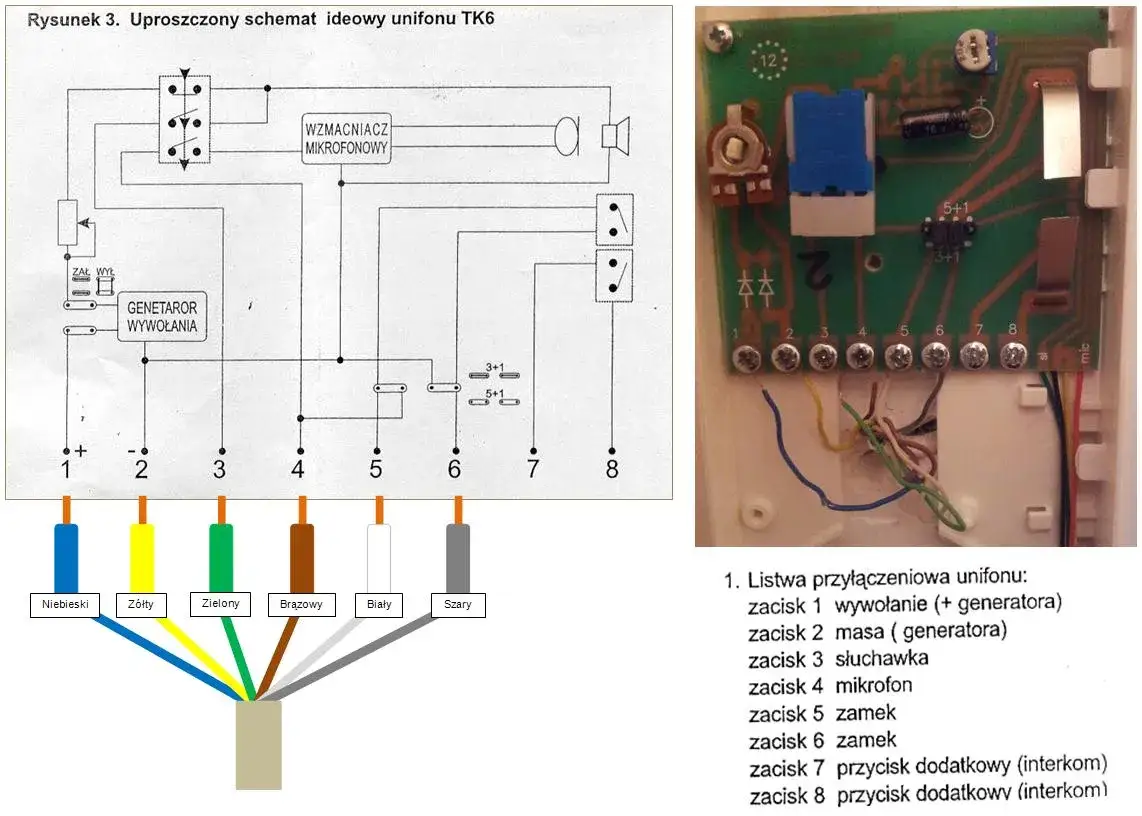

Rozszyfrowujemy oznaczenia: Co oznaczają symbole na zaciskach domofonu?

Producenci unifonów stosują różne oznaczenia na płytkach drukowanych, ale najczęściej spotkasz się z kilkoma standardowymi symbolami. Zrozumienie ich to podstawa do prawidłowego podłączenia. Oto najpopularniejsze z nich:

Symbol na zacisku	Funkcja
SPK / Słuchawka / Głośnik	Żyła słuchawkowa (sygnał audio do głośnika w unifonie)
MIC / Mikrofon	Żyła mikrofonowa (sygnał audio z mikrofonu unifonu na zewnątrz)
RING / CA / Dzwonek / Wywołanie	Żyła wywołania (sygnał dzwonka z centrali)
MAS / GND / Masa / Wspólny	Żyła masowa (wspólny przewód dla wszystkich funkcji)

Przewodnik po żyłach: Za co odpowiada każdy z czterech kabli?

W systemie 4-przewodowym każda żyła ma ściśle określoną rolę. Zrozumienie tego, co robi każdy przewód, pomoże Ci w logicznym podłączeniu i szybkiej diagnostyce ewentualnych problemów.

Żyła słuchawkowa czyli jak słyszeć gościa?

Ta żyła odpowiada za przekazywanie dźwięku od osoby stojącej przy wejściu do głośnika w Twoim unifonie. Dzięki niej słyszysz, kto do Ciebie mówi. Jeśli ten przewód jest źle podłączony, nie usłyszysz nikogo, nawet jeśli Twój mikrofon działa poprawnie.

Żyła mikrofonowa czyli jak sprawić, by gość nas słyszał?

Żyła mikrofonowa ma za zadanie przesyłać Twój głos z mikrofonu w unifonie na zewnątrz, do osoby stojącej przy bramie lub drzwiach wejściowych. Bez niej komunikacja byłaby jednostronna Ty byś słyszał, ale nikt nie usłyszałby Ciebie.

Żyła wywołania sekret działającego dzwonka

To właśnie ta żyła jest odpowiedzialna za sygnał dzwonka w Twoim unifonie. Kiedy ktoś naciska przycisk wywołania przy drzwiach, impuls elektryczny przesyłany jest tą żyłą, co aktywuje dzwonek w Twoim mieszkaniu. Jeśli dzwonek nie działa, to często właśnie tu leży problem.

Żyła masowa wspólny fundament całej instalacji

Żyła masowa, często oznaczana jako MAS lub GND, to wspólny przewód dla wszystkich pozostałych funkcji. Jest to punkt odniesienia dla sygnałów audio i wywołania. Jej prawidłowe podłączenie jest absolutnie kluczowe dla działania całego systemu. Bez masy, żadna inna funkcja nie będzie działać poprawnie.

Podłączenie krok po kroku: Praktyczna instrukcja montażu kabli do zacisków

Mając już zidentyfikowane funkcje żył i oznaczenia zacisków, możemy przystąpić do właściwego podłączania. Pamiętaj, aby działać spokojnie i precyzyjnie. Oto instrukcja:

1. Przygotuj przewody: Jeśli przewody są zbyt długie lub mają uszkodzoną izolację, przytnij je i zdejmij izolację na długości około 5-7 mm. Użyj ściągacza izolacji, aby nie uszkodzić miedzianych żył.
2. Podłącz żyłę masową: Zawsze zaczynam od żyły masowej (MAS/GND). Podłącz ją do odpowiedniego zacisku w nowym unifonie i solidnie dokręć śrubkę. Upewnij się, że żadne luźne druciki nie wystają i nie dotykają innych zacisków.
3. Podłącz żyłę słuchawkową: Następnie podłącz żyłę, którą zidentyfikowałeś jako słuchawkową (SPK/Słuchawka), do odpowiedniego zacisku.
4. Podłącz żyłę mikrofonową: Kolejno podłącz żyłę mikrofonową (MIC/Mikrofon).
5. Podłącz żyłę wywołania: Na koniec podłącz żyłę wywołania (RING/CA/Dzwonek).
6. Sprawdź połączenia: Po podłączeniu wszystkich przewodów, delikatnie pociągnij za każdy z nich, aby upewnić się, że są solidnie zamocowane w zaciskach i nie ma ryzyka ich wysunięcia.

Konfiguracja i pierwsze uruchomienie: Zworki i potencjometry pod lupą

Podłączenie przewodów to często dopiero połowa sukcesu. Wiele nowoczesnych unifonów wymaga jeszcze odpowiedniej konfiguracji, zwłaszcza jeśli są to modele uniwersalne. Tutaj na scenę wkraczają zworki i potencjometry małe, ale niezwykle ważne elementy na płytce drukowanej.

Co to są zworki i dlaczego ich ustawienie jest kluczowe?

Zworki to nic innego jak małe plastikowe łączniki z metalowymi pinami, które służą do zwierania określonych punktów na płytce drukowanej unifonu. Ich rola jest absolutnie kluczowa, ponieważ pozwalają one dostosować unifon do specyfiki Twojej instalacji. Mogą decydować o tym, czy unifon będzie współpracował z systemem 4-przewodowym, 5-przewodowym, czy może 6-przewodowym. Często służą również do regulacji wzmocnienia mikrofonu lub głośnika, a także do aktywacji lub dezaktywacji różnych funkcji. Z mojego doświadczenia wiem, że błędne ustawienie zworek jest jedną z najczęstszych przyczyn, dla których świeżo podłączony domofon nie działa poprawnie, mimo że kable są podłączone prawidłowo.

Jak prawidłowo skonfigurować nowy unifon do pracy z Twoją instalacją?

Zawsze, ale to zawsze, zapoznaj się z instrukcją obsługi nowego unifonu. To ona jest Twoim najlepszym przewodnikiem po świecie zworek. Producenci dokładnie opisują, jakie ustawienia odpowiadają za konkretne tryby pracy. Oto przykłady typowych funkcji regulowanych zworkami:

• Typ systemu: Zworki mogą przełączać unifon między trybem pracy w systemie 4-przewodowym a innymi systemami (np. analogowym 5/6-przewodowym, cyfrowym).
• Wzmocnienie mikrofonu/głośnika: Często można regulować czułość mikrofonu i głośność słuchawki, co pozwala wyeliminować piski i buczenie.
• Rodzaj wywołania: Niektóre unifony pozwalają wybrać rodzaj sygnału wywołania (np. generowany przez unifon, czy przekazywany z centrali).
• Funkcje dodatkowe: Czasem zworki aktywują dodatkowe funkcje, takie jak podłączenie dodatkowego dzwonka.

Jeśli unifon ma potencjometry (małe pokrętła), służą one zazwyczaj do płynnej regulacji głośności słuchawki lub czułości mikrofonu. Ustaw je na początek w pozycji środkowej, a potem dostosuj podczas testów.

Pierwszy test: Jak sprawdzić, czy wszystko działa poprawnie?

Po podłączeniu przewodów i ustawieniu zworek, czas na najważniejszy moment testowanie. Zrób to systematycznie, aby mieć pewność, że wszystko działa, jak należy:

1. Sprawdź dzwonek: Poproś kogoś, aby zadzwonił do Ciebie z panelu zewnętrznego. Sprawdź, czy unifon dzwoni wyraźnie i czy sygnał jest odpowiednio głośny.
2. Sprawdź słuchawkę (Ty słyszysz): Odbierz połączenie i posłuchaj, czy słyszysz osobę na dole. Sprawdź jakość dźwięku czy jest czysty, czy nie ma szumów ani zniekształceń.
3. Sprawdź mikrofon (Ciebie słychać): Porozmawiaj z osobą na dole. Poproś ją, aby potwierdziła, że słyszy Cię wyraźnie i bez zakłóceń.
4. Sprawdź otwieranie drzwi: Po zakończeniu rozmowy, naciśnij przycisk otwierania drzwi. Sprawdź, czy elektrozaczep zadziałał i czy drzwi się otworzyły.
5. Regulacja: Jeśli coś nie działa idealnie (np. za cicho, za głośno, piszczy), delikatnie wyreguluj potencjometry lub zmień ustawienia zworek, zgodnie z instrukcją, i powtórz testy.

Co zrobić, gdy domofon nie działa? Najczęstsze problemy i rozwiązania

Nawet przy największej staranności czasem zdarza się, że po podłączeniu domofon nie działa tak, jak powinien. Nie martw się, to normalne! W większości przypadków problemy są łatwe do zdiagnozowania i naprawienia. Oto najczęstsze scenariusze, z którymi spotykam się w swojej pracy.

Dlaczego w słuchawce słychać pisk lub buczenie? Proste sposoby na eliminację sprzężeń

Piszczenie lub buczenie w słuchawce to jeden z najbardziej irytujących problemów. Zazwyczaj świadczy o sprzężeniu akustycznym lub problemach z masą. Oto co możesz zrobić:

• Zbyt duże wzmocnienie mikrofonu: To najczęstsza przyczyna. Sprawdź, czy Twój unifon ma potencjometr lub zworkę do regulacji wzmocnienia mikrofonu. Zmniejsz je stopniowo i testuj.
• Błąd w podłączeniu żyły masowej: Upewnij się, że żyła masowa jest solidnie podłączona i nie ma luzów. Czasem luźne połączenie masy może powodować zakłócenia.
• Zbyt blisko siebie mikrofon i głośnik: W niektórych unifonach, zwłaszcza tych starszych, problemem może być konstrukcja. Spróbuj mówić do mikrofonu z nieco większej odległości lub delikatnie zmienić kąt trzymania słuchawki.

Domofon nie dzwoni? Sprawdź te 3 rzeczy

Brak sygnału dzwonka to frustrująca sytuacja, bo nie wiesz, kiedy ktoś stoi pod drzwiami. Zazwyczaj problem leży w jednym z tych miejsc:

1. Błędne podłączenie żyły wywołania: Sprawdź dokładnie, czy żyła, którą zidentyfikowałeś jako wywołanie (RING/CA), jest podłączona do właściwego zacisku. To najczęstsza przyczyna.
2. Ustawienia zworek: Upewnij się, że zworki w unifonie są prawidłowo ustawione dla Twojego typu instalacji (np. 4-przewodowej) i że funkcja dzwonka jest aktywna.
3. Kompatybilność unifonu: W rzadkich przypadkach, jeśli unifon jest niekompatybilny z centralą, sygnał wywołania może nie być poprawnie interpretowany. Wróć do punktu o kompatybilności.

Nie słychać mnie lub ja nie słyszę rozmówcy jak zdiagnozować problem?

Problemy z komunikacją głosową to znak, że coś jest nie tak z żyłami audio. Oto jak to zdiagnozować:

Jeśli nie słyszysz rozmówcy, ale Ciebie słychać:

• Sprawdź podłączenie żyły słuchawkowej (SPK). Czy jest solidnie zamocowana?
• Upewnij się, że nie zamieniłeś żyły słuchawkowej z mikrofonową.
• Sprawdź, czy potencjometr głośności słuchawki nie jest ustawiony na minimum.

Jeśli Ciebie nie słychać, ale Ty słyszysz rozmówcę:

• Sprawdź podłączenie żyły mikrofonowej (MIC).
• Upewnij się, że nie zamieniłeś żyły mikrofonowej ze słuchawkową.
• Sprawdź ustawienia zworek lub potencjometru wzmocnienia mikrofonu może jest ustawiony na zbyt niską czułość.

W obu przypadkach zawsze sprawdź ponownie żyłę masową. Jej luźne lub błędne podłączenie może zakłócać wszystkie funkcje audio.

Zamek nie otwiera drzwi gdzie szukać przyczyny?

Funkcja otwierania zamka jest niezwykle ważna. W systemach 4-przewodowych, mechanizm otwierania elektrozaczepu jest często realizowany poprzez zwarcie linii mikrofonu do masy. Oznacza to, że naciśnięcie przycisku otwierania drzwi w unifonie powoduje chwilowe połączenie tych dwóch żył. Dlatego też, jeśli zamek nie działa, najczęściej problem leży w:

• Błędnym podłączeniu żyły mikrofonowej (MIC) lub masowej (MAS/GND): Upewnij się, że obie te żyły są prawidłowo i solidnie podłączone.
• Uszkodzeniu przycisku otwierania drzwi w unifonie: Choć rzadziej, zdarza się, że sam przycisk jest uszkodzony.
• Problemach z centralą domofonową: Jeśli wszystkie połączenia w unifonie są poprawne, a zamek nadal nie działa, problem może leżeć w centrali domofonowej lub samym elektrozaczepie. W takim przypadku warto skontaktować się z administratorem budynku.

Ostatnie szlify i dobre praktyki po montażu unifonu

Gratuluję! Jeśli domofon działa poprawnie, wykonałeś kawał dobrej roboty. Teraz pozostały już tylko ostatnie szlify, które zapewnią estetykę i długotrwałą, bezproblemową pracę Twojego nowego unifonu.

Jak estetycznie zamocować unifon na ścianie?

Po upewnieniu się, że wszystko działa, czas na ostateczny montaż. Upewnij się, że przewody są schludnie ułożone w puszce lub wewnątrz obudowy unifonu. Nie powinny być zagięte pod ostrym kątem ani wystawać. Delikatnie zamocuj unifon na ścianie, używając śrubek, które były w zestawie lub tych, które trzymały stary unifon. Nie dokręcaj śrubek na siłę, aby nie uszkodzić obudowy. Unifon powinien przylegać płasko do ściany, bez luzów.

Przeczytaj również: Wybór domofonu do domu: Wideodomofon, IP, GSM? Poradnik 2026

O czym pamiętać po zakończonej pracy, by cieszyć się sprawnym domofonem przez lata?

Dobra instalacja to podstawa, ale kilka prostych nawyków pomoże Ci cieszyć się sprawnym domofonem przez długi czas:

• Unikaj szarpania przewodami: Podczas sprzątania lub innych prac, uważaj, aby nie szarpać ani nie ciągnąć za przewody wychodzące ze ściany.
• Regularne czyszczenie: Od czasu do czasu przetrzyj obudowę unifonu wilgotną ściereczką, aby usunąć kurz i zabrudzenia.
• Nie ingeruj w instalację centralną: Pamiętaj, że wszelkie poważniejsze problemy z całą instalacją domofonową w bloku powinny być zgłaszane administratorowi. Samodzielne próby naprawy centrali mogą przynieść więcej szkody niż pożytku.
• Zachowaj instrukcję: Schowaj instrukcję obsługi nowego unifonu w bezpiecznym miejscu. Może się przydać w przyszłości, jeśli będziesz potrzebować ponownie skonfigurować urządzenie lub rozwiązać jakiś problem.
