Wymiana lub podłączenie unifonu w domofonie 6-żyłowym w bloku może wydawać się skomplikowanym zadaniem, ale zapewniam, że jest to projekt w pełni osiągalny dla każdego majsterkowicza. Dzięki temu praktycznemu poradnikowi krok po kroku nie tylko zaoszczędzisz czas i pieniądze, ale również zyskasz satysfakcję z samodzielnie wykonanej pracy. Przygotujmy się do działania!
Samodzielne podłączenie domofonu 6-żyłowego instrukcja krok po kroku dla każdego
- Instalacje 6-żyłowe to najczęściej analogowe systemy domofonowe, popularne w starszych blokach.
- Kluczem do sukcesu jest identyfikacja funkcji każdej żyły za pomocą miernika uniwersalnego, ponieważ kolory przewodów często nie są standardowe.
- Typowe funkcje żył to: masa, słuchawka, mikrofon, wywołanie oraz dwie żyły do sterowania elektrozaczepem.
- Niezbędne narzędzia to miernik uniwersalny, wkrętaki, ściągacz izolacji i małe kombinerki.
- Uniwersalne unifony wymagają odpowiedniego ustawienia zworek (jumperów) do pracy w systemie 6-żyłowym.
- Przed rozpoczęciem prac zawsze odłącz zasilanie domofonu, wyłączając odpowiedni bezpiecznik.
Wymiana domofonu 6-żyłowego: Zrób to sam!
Dlaczego samodzielne podłączenie unifonu 6-żyłowego jest w zasięgu ręki?
Wiele osób obawia się samodzielnej wymiany lub podłączenia domofonu, zwłaszcza gdy mowa o instalacji 6-żyłowej. Tymczasem, w większości przypadków, mamy do czynienia z analogowymi systemami domofonowymi, które choć na pierwszy rzut oka mogą wydawać się skomplikowane, opierają się na bardzo prostych zasadach działania. Każda z sześciu żył ma swoją konkretną funkcję, a dzięki odpowiednim narzędziom i precyzyjnemu poradnikowi, jestem przekonany, że każdy majsterkowicz jest w stanie sobie z tym poradzić. To nie jest czarna magia, a raczej logiczne dopasowanie funkcji do odpowiednich zacisków.
Bezpieczeństwo przede wszystkim: Jeden prosty krok, którego nie możesz pominąć
Zanim w ogóle pomyślisz o dotknięciu jakiegokolwiek przewodu, musisz pamiętać o absolutnej podstawie: odłączeniu zasilania domofonu. To kluczowy krok, którego nie można pominąć, aby uniknąć porażenia prądem lub przypadkowego uszkodzenia instalacji. Najczęściej polega to na wyłączeniu odpowiedniego bezpiecznika w skrzynce rozdzielczej mieszkania lub, w przypadku starszych instalacji, w skrzynce głównej budynku. Zawsze upewnij się, że prąd jest odłączony, zanim zaczniesz pracę Twoje bezpieczeństwo jest najważniejsze.
Niezbędne narzędzia do podłączenia domofonu
Miernik uniwersalny (multimetr) Twój klucz do sukcesu
Jeśli miałbym wskazać jedno narzędzie, które jest absolutnie niezbędne przy podłączaniu domofonu 6-żyłowego, byłby to miernik uniwersalny, czyli multimetr. Dlaczego? Ponieważ w starych instalacjach domofonowych brakuje standaryzacji kolorów przewodów. To, co w jednym bloku oznacza masę, w innym może być sygnałem dzwonka. Poleganie na kolorach to prosta droga do frustracji i błędów. Miernik pozwoli Ci niezawodnie zidentyfikować funkcję każdej żyły, co jest fundamentem prawidłowego podłączenia.
Pozostałe niezbędne narzędzia: Wkrętaki, szczypce i ściągacz izolacji
Oprócz miernika, do wykonania pracy potrzebne będą również inne, podstawowe narzędzia, które prawdopodobnie masz już w swojej skrzynce:
- Wkrętaki: Płaski i krzyżakowy, do odkręcenia obudowy starego unifonu i podłączenia przewodów w nowym.
- Ściągacz izolacji: Niezbędny do precyzyjnego usunięcia izolacji z końcówek przewodów, bez uszkadzania miedzianych żył.
- Małe kombinerki lub szczypce: Przydatne do zaginania przewodów lub delikatnego manewrowania nimi w ciasnych przestrzeniach.
Zrozumienie 6 żył domofonowych: Funkcje i identyfikacja

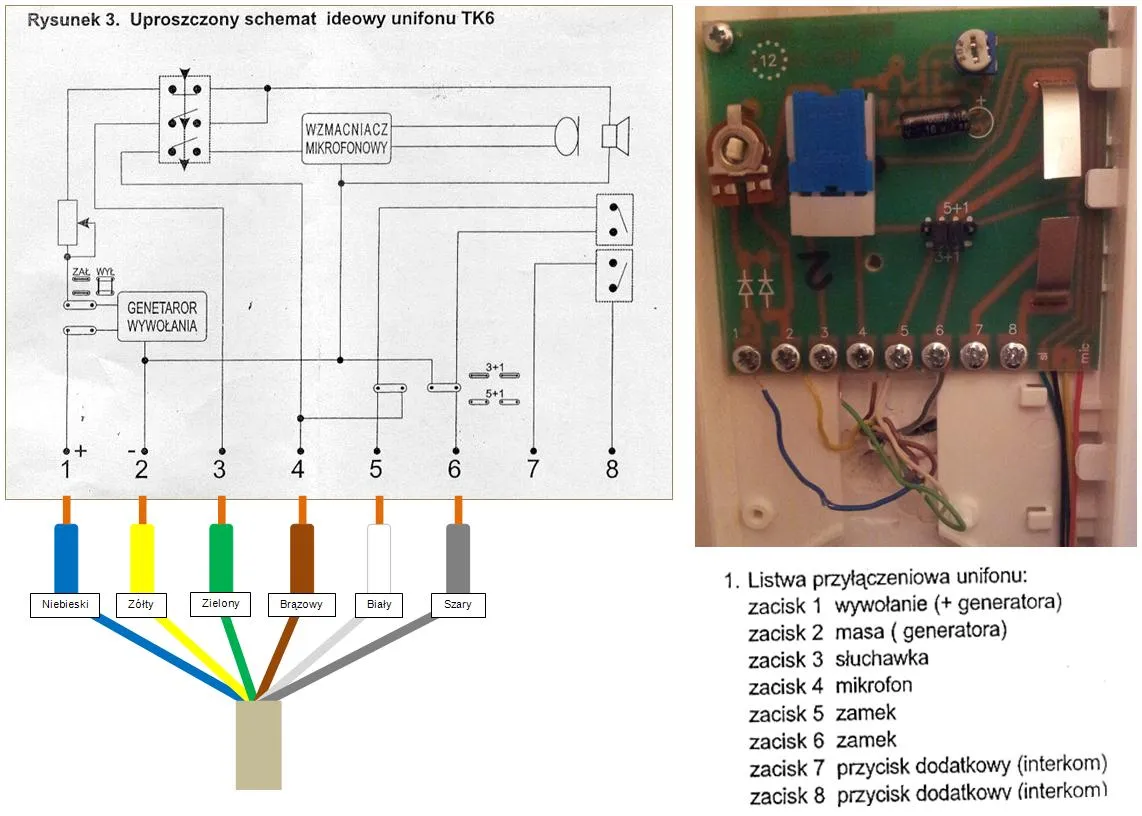

Typowe funkcje 6 żył w instalacji analogowej: Masa, mikrofon, słuchawka i inne
W instalacji 6-żyłowej każda żyła ma swoją określoną rolę. Oto standardowy podział funkcji, który pomoże Ci zrozumieć, co do czego służy:
- Masa (GND/COM): To wspólny punkt odniesienia dla wszystkich pozostałych sygnałów. Bez niej nic nie zadziała poprawnie.
- Słuchawka (RX): Ta żyła odpowiada za odbiór dźwięku z kasety zewnętrznej dzięki niej słyszysz, co mówi osoba stojąca przed drzwiami.
- Mikrofon (TX): To żyła do nadawania dźwięku. Pozwala osobie na zewnątrz usłyszeć Ciebie.
- Wywołanie (RING/CALL): Sygnał dzwonka, który informuje Cię o tym, że ktoś chce wejść.
- Zaczep elektromagnetyczny (LOCK/DOOR): Jedna z żył odpowiedzialnych za sterowanie elektrozaczepem, czyli otwieranie drzwi wejściowych.
- Zaczep elektromagnetyczny (druga żyła) lub funkcja dodatkowa: W systemie 6-żyłowym często dwie żyły są przeznaczone do sterowania elektrozaczepem, tworząc oddzielny obwód. Czasem szósta żyła może być wykorzystana do funkcji dodatkowej, na przykład otwierania bramy wjazdowej.
Problem z kolorami? Oto jak niezawodnie zidentyfikować każdą żyłę za pomocą miernika
Jak już wspomniałem, poleganie na kolorach przewodów w starych instalacjach to pułapka. Kolory mogą być mylące, a nawet całkowicie losowe. Dlatego kluczem do sukcesu jest użycie miernika uniwersalnego. Poniżej przedstawiam, jak krok po kroku zidentyfikować każdą żyłę.
Krok 1: Znajdowanie "masy" (GND) punktu odniesienia dla wszystkich pomiarów
Rozpocznij od znalezienia żyły "masy" (GND/COM). Jest to żyła, która będzie wspólnym punktem odniesienia dla wszystkich pozostałych pomiarów. Ustaw miernik na pomiar napięcia stałego (DCV). Przyłóż jedną sondę miernika do jednej z żył, a drugą sondę kolejno do pozostałych. Szukaj żyły, która w odniesieniu do innych daje stabilne odczyty napięcia stałego. Gdy znajdziesz potencjalną masę, oznacz ją i używaj jako punktu odniesienia w dalszych krokach.
Krok 2: Identyfikacja żył audio (słuchawka i mikrofon)
Teraz czas na żyły audio. Po podniesieniu słuchawki (lub po prostu podłączeniu jej do masy i jednej z pozostałych żył), na żyłach słuchawki (RX) i mikrofonu (TX) (względem masy) pojawia się napięcie. W przypadku żyły mikrofonu, napięcie to będzie się zmieniać, gdy będziesz mówić do mikrofonu. Żyła słuchawki będzie miała stabilniejsze napięcie, a jeśli poprosisz kogoś o mówienie do kasety zewnętrznej, usłyszysz dźwięk. To wymaga trochę cierpliwości i testowania.
Krok 3: Wykrywanie sygnału dzwonka (wywołania)
Aby zlokalizować żyłę odpowiedzialną za sygnał dzwonka (wywołania/RING/CALL), poproś kogoś o naciśnięcie przycisku wywołania na kasecie zewnętrznej. Trzymając jedną sondę miernika na masie, drugą przykładaj do pozostałych żył. Na właściwej żyle pojawi się impuls napięcia (zazwyczaj w zakresie 6-12V) w momencie naciśnięcia przycisku. To wyraźny sygnał, że znalazłeś żyłę dzwonka.
Krok 4: Lokalizowanie żył odpowiedzialnych za otwieranie drzwi (elektrozaczep)
Na koniec, musimy znaleźć żyły sterujące elektrozaczepem (LOCK/DOOR). Po naciśnięciu przycisku otwierania drzwi na unifonie (lub po prostu zwarciu odpowiednich żył, jeśli stary unifon jest jeszcze podłączony), na tych żyłach (względem masy) pojawi się napięcie, zwykle 12V. Pamiętaj, że mogą to być dwie oddzielne żyły tworzące obwód elektrozaczepu, lub jedna żyła sterująca, a druga to masa. Dokładna identyfikacja jest kluczowa dla prawidłowego działania funkcji otwierania drzwi.
Podłączanie nowego unifonu: Instrukcja krok po kroku
Demontaż starego urządzenia: Zrób zdjęcie, zanim cokolwiek odłączysz!
Zanim odłączysz stary unifon, mam dla Ciebie jedną, bardzo ważną radę: zrób wyraźne zdjęcie podłączonych przewodów! Nawet jeśli zamierzasz dokładnie zidentyfikować każdą żyłę miernikiem, zdjęcie starego podłączenia może okazać się bezcenną pomocą. W przypadku jakichkolwiek problemów z nowym unifonem, będziesz miał punkt odniesienia, który może rozwiać wiele wątpliwości. To prosta czynność, która może zaoszczędzić Ci mnóstwo czasu i nerwów.
Podłączanie nowego unifonu: Jak dopasować zidentyfikowane żyły do złącz?
Gdy już masz zidentyfikowane wszystkie żyły i wiesz, która za co odpowiada, możesz przystąpić do podłączania nowego unifonu. Tutaj kluczowe jest odniesienie się do instrukcji obsługi nowego urządzenia. Producenci stosują różne oznaczenia zacisków (np. "M" dla masy, "S" dla słuchawki, "D" dla dzwonka, "Z" dla zaczepu), dlatego zawsze sprawdź schemat dołączony do Twojego unifonu. Twoim zadaniem jest po prostu dopasowanie zidentyfikowanych żył do odpowiednich funkcji w nowym urządzeniu. Pamiętaj o solidnym dokręceniu śrubek zacisków, aby zapewnić dobry kontakt elektryczny.
Kluczowa rola zworek (jumperów): Jak skonfigurować nowy unifon do pracy w Twojej instalacji?
Wiele uniwersalnych unifonów dostępnych na rynku (np. popularne modele marek Cyfral, Urmet, Wekta) posiada zworki, czyli małe plastikowe łączniki (jumpery). Służą one do konfiguracji urządzenia pod konkretny typ instalacji czy to 4, 5, czy właśnie 6-żyłową. To niezwykle ważny element! Jeżeli zworki nie zostaną ustawione prawidłowo zgodnie z instrukcją dla systemu 6-żyłowego, unifon może nie działać wcale lub działać niepoprawnie. Zawsze dokładnie przeczytaj sekcję instrukcji dotyczącą ustawienia zworek i upewnij się, że Twój unifon jest odpowiednio skonfigurowany do pracy w Twojej instalacji.
Testowanie podłączonego domofonu
Po podłączeniu wszystkiego i ponownym włączeniu zasilania, czas na najważniejszy etap testowanie. Nie pomijaj go!
Test rozmowy: Czy słyszysz i jesteś słyszany?
Rozpocznij od testu funkcji rozmowy. Poproś kogoś, aby stanął przy kasecie zewnętrznej domofonu. Podnieś słuchawkę w swoim unifonie i sprawdź, czy słyszysz osobę na zewnątrz. Następnie, mówiąc do mikrofonu unifonu, upewnij się, że osoba na zewnątrz słyszy Ciebie. Jeśli rozmowa jest czysta i wyraźna w obu kierunkach, to świetnie żyły audio są podłączone prawidłowo.
Test dzwonka i otwierania drzwi: Najważniejsze funkcje w praktyce
Kolejnym krokiem jest sprawdzenie dzwonka i otwierania drzwi. Ponownie poproś osobę na zewnątrz o naciśnięcie przycisku wywołania na panelu zewnętrznym. Upewnij się, że dzwonek w Twoim unifonie reaguje prawidłowo. Następnie, naciśnij przycisk otwierania drzwi na unifonie i sprawdź, czy elektrozaczep reaguje powinieneś usłyszeć charakterystyczne "kliknięcie" lub zobaczyć, że drzwi się otwierają. Te dwie funkcje są kluczowe dla komfortu i bezpieczeństwa.Rozwiązywanie problemów z podłączonym domofonem
Nawet przy najlepszych chęciach, czasem coś może pójść nie tak. Nie martw się, większość problemów da się rozwiązać samodzielnie. Oto najczęstsze z nich:
W słuchawce cisza lub nikt Cię nie słyszy: Sprawdź te 3 rzeczy
- Zamiana żył słuchawki (RX) i mikrofonu (TX): To bardzo częsty błąd. Sprawdź dokładnie, czy nie pomyliłeś tych dwóch żył podczas podłączania.
- Złe ustawienie zworek w unifonie: Upewnij się, że zworki są ustawione zgodnie z instrukcją dla instalacji 6-żyłowej.
- Słaby styk przewodów na zaciskach: Sprawdź, czy wszystkie przewody są solidnie dokręcone i nie ma luzów. Czasem wystarczy mocniej dokręcić śrubkę.
Domofon nie dzwoni: Gdzie szukać przyczyny?
- Błędne podłączenie żyły wywołania: Ponownie zweryfikuj, czy żyła dzwonka jest podłączona do odpowiedniego zacisku.
- Nieprawidłowe ustawienie zworki odpowiedzialnej za dzwonek: Niektóre unifony mają osobną zworkę do konfiguracji sygnału dzwonka.
- Problem po stronie centrali domofonowej: Jeśli jesteś pewien swojego podłączenia, a dzwonek nadal nie działa, problem może leżeć poza Twoim mieszkaniem. Wtedy samodzielna naprawa jest niemożliwa.
Ciągłe buczenie lub trzaski: Jak wyeliminować irytujące zakłócenia?
- Słaby styk przewodów: Luźne połączenia to częsta przyczyna zakłóceń. Sprawdź wszystkie zaciski.
- Uszkodzenie żyły w instalacji: Jeśli buczenie pojawiło się nagle lub jest bardzo intensywne, może to świadczyć o uszkodzeniu izolacji lub samej żyły w ścianie.
- Wilgoć w instalacji: Wilgoć może powodować zwarcia i zakłócenia. Jeśli podejrzewasz problem z wilgocią, skontaktuj się z administratorem budynku.
Przeczytaj również: Jaki kabel do domofonu/wideodomofonu? Poradnik eksperta
Przycisk otwierania drzwi nie reaguje: Co sprawdzić w pierwszej kolejności?
- Błędne podłączenie żył elektrozaczepu: Upewnij się, że obie żyły odpowiedzialne za zaczep są prawidłowo podłączone.
- Uszkodzenie samego elektrozaczepu (jeśli inne funkcje działają poprawnie): Jeśli rozmowa i dzwonek działają, a tylko otwieranie drzwi nie, możliwe, że problem leży w samym elektrozaczepie lub jego obwodzie, a nie w Twoim unifonie.
Kiedy wezwać fachowca?
Choć zachęcam do samodzielnych działań, są momenty, kiedy rozsądniej jest wezwać profesjonalistę. Jeśli po sprawdzeniu wszystkich powyższych punktów problem nadal występuje, a Ty nie czujesz się pewnie w dalszej diagnostyce, najlepiej jest skontaktować się z administratorem budynku lub specjalistą od domofonów. Czasem problem leży w centrali domofonowej lub w okablowaniu poza Twoim mieszkaniem, a wtedy samodzielna interwencja jest niemożliwa lub wręcz niewskazana. Pamiętaj, że zawsze lepiej jest poprosić o pomoc, niż ryzykować uszkodzenie instalacji lub własne bezpieczeństwo.
