Domofon: Montaż krok po kroku. Zaoszczędź nawet 1500 zł!

Witajcie w praktycznym poradniku, który krok po kroku przeprowadzi Was przez samodzielną instalację domofonu. Niezależnie od tego, czy planujecie zamontować zupełnie nowy system w domu jednorodzinnym, czy wymienić unifon w mieszkaniu w bloku, znajdziecie tutaj wszystkie niezbędne informacje. Pokażę Wam, jak wybrać odpowiednie urządzenie, przygotować narzędzia, a następnie sprawnie i bezpiecznie przeprowadzić montaż oraz podłączenie.

Zanim zaczniesz wiercić: Kluczowe decyzje i przygotowania

Zanim chwycimy za wiertarkę, musimy podjąć kilka istotnych decyzji i odpowiednio się przygotować. To właśnie na tym etapie często popełniane są błędy, które później generują dodatkowe koszty i frustrację. Moje doświadczenie podpowiada, że dobre planowanie to połowa sukcesu.

Dom jednorodzinny czy blok? Zrozumienie fundamentalnych różnic w instalacji

Pierwsza i najważniejsza kwestia to lokalizacja. Instalacja domofonu w domu jednorodzinnym jest zazwyczaj prostsza, ponieważ mamy pełną kontrolę nad całym systemem od kasety bramowej po unifon wewnętrzny. Często decydujemy się na proste zestawy analogowe lub wideodomofony, które łatwo podłączyć do istniejącej lub nowo położonej instalacji. W blokach mieszkalnych sytuacja jest inna. Tam dominują systemy cyfrowe wielolokatorskie, często oparte na 2-żyłowym okablowaniu. Tutaj kluczowa jest kompatybilność z centralą budynku. Okablowanie w nowym budownictwie jest zazwyczaj przygotowane pod konkretne rozwiązania, natomiast w starym budownictwie możemy natrafić na przestarzałe instalacje, które mogą wymagać modernizacji lub zastosowania specjalnych adapterów.

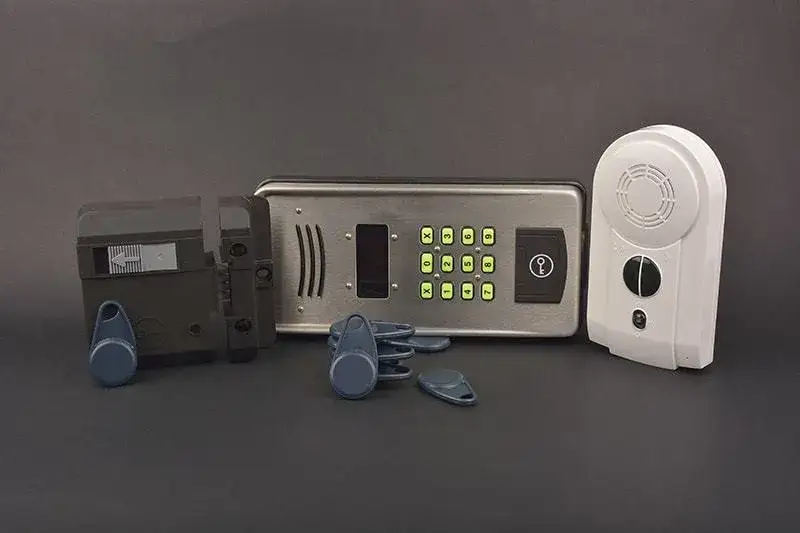

Domofon analogowy, cyfrowy czy wideodomofon IP? Która technologia jest dla Ciebie?

Wybór technologii to kolejny ważny krok. Rynek oferuje nam kilka opcji, a każda z nich ma swoje zalety.

Domofony analogowe: To najbardziej tradycyjne i najtańsze rozwiązania. Są proste w montażu, ale oferują podstawowe funkcje rozmowę i otwieranie drzwi. Idealnie sprawdzą się tam, gdzie nie potrzebujemy zaawansowanych opcji i stawiamy na niezawodność w podstawowym zakresie.

Domofony cyfrowe: To krok naprzód. Oferują więcej funkcji, takich jak kontrola dostępu za pomocą kodów lub kart, a także często możliwość integracji z prostymi systemami wideo. Charakteryzują się wyższą jakością dźwięku i uproszczoną instalacją, często opartą na zaledwie dwóch żyłach, co jest dużą zaletą w przypadku modernizacji.

Wideodomofony IP: To najbardziej zaawansowane technologicznie rozwiązanie. Umożliwiają podgląd obrazu z kamery na monitorze, a często także na smartfonie, dzięki łączności LAN. Pozwalają na zdalne otwieranie drzwi, nagrywanie obrazu i integrację z systemami inteligentnego domu. To opcja dla tych, którzy cenią sobie komfort, bezpieczeństwo i nowoczesne technologie.

Niezbędnik instalatora: Jakie narzędzia i materiały musisz mieć pod ręką?

Zanim rozpoczniesz pracę, upewnij się, że masz wszystkie potrzebne narzędzia i materiały. Ich lista nie jest długa, ale kompletność to podstawa:

• Wiertarka udarowa z wiertłami do betonu/cegły (o odpowiedniej średnicy do kołków rozporowych i przepustów kablowych).
• Zestaw śrubokrętów (płaskie i krzyżakowe, często precyzyjne do małych zacisków).
• Miernik uniwersalny (multimetr) niezbędny do sprawdzenia ciągłości przewodów i napięć.
• Ściągacz izolacji ułatwi i przyspieszy pracę z kablami.
• Nóż monterski lub ostry nożyk.
• Poziomica do równego montażu kasety i unifonu.
• Ołówek do zaznaczania punktów wiercenia.
• Kable domofonowe (o odpowiedniej liczbie żył i przekroju, np. YTDY 4x0,5 lub 6x0,5, lub skrętka UTP dla wideodomofonów IP).
• Puszki podtynkowe lub natynkowe (jeśli są wymagane do montażu unifonu).
• Kołki rozporowe i wkręty dopasowane do materiału ściany i wagi urządzeń.
• Opaski kablowe, peszel ochronny (jeśli kable będą prowadzone na zewnątrz lub w miejscach narażonych na uszkodzenia).
• Taśma izolacyjna.

Prawo i regulacje: Czy na montaż domofonu w bloku potrzebujesz zgody spółdzielni?

To bardzo ważne pytanie, zwłaszcza w przypadku bloków mieszkalnych. Z mojego doświadczenia wynika, że zawsze warto skonsultować się z administracją budynku lub spółdzielnią. Wymiana unifonu w mieszkaniu zazwyczaj nie wymaga formalnej zgody, ale ważne jest, aby nowy aparat był kompatybilny z istniejącym systemem. Zmiana całego systemu domofonowego w bloku, np. instalacja wideodomofonu, to już ingerencja w części wspólne i z pewnością będzie wymagała zgody. Lepiej zapytać wcześniej, niż później borykać się z problemami.

Instalacja domofonu w domu jednorodzinnym krok po kroku

Przejdźmy teraz do konkretów jak zamontować domofon w domu jednorodzinnym. To scenariusz, w którym mamy najwięcej swobody i możemy zaplanować wszystko od podstaw.

Planowanie to podstawa: Gdzie najlepiej umieścić kasetę zewnętrzną i unifon?

Dobre rozmieszczenie urządzeń to klucz do komfortowego użytkowania. Unifon wewnętrzny (słuchawka lub monitor) powinien znaleźć się w miejscu łatwo dostępnym, najczęściej w przedpokoju lub holu, w pobliżu wejścia. Zalecana wysokość montażu to około 140-150 cm od podłogi, czyli na wysokości wzroku dorosłej osoby. Pamiętajcie, aby w pobliżu było gniazdko elektryczne, jeśli unifon wymaga zasilania z sieci.

Panel zewnętrzny (kaseta bramowa) montujemy na zewnątrz, najczęściej przy bramie lub furtce. Optymalna wysokość to około 150-160 cm od poziomu gruntu. W przypadku wideodomofonu ważne jest, aby kamera miała dobry, niezakłócony widok na osobę stojącą przed wejściem. Unikajcie miejsc, gdzie słońce świeci bezpośrednio w obiektyw przez większość dnia, co mogłoby pogorszyć jakość obrazu.

Od puszki do bramy: Jak prawidłowo poprowadzić i zabezpieczyć okablowanie?

Prowadzenie kabli to często najbardziej czasochłonny etap. W nowym budownictwie zazwyczaj mamy już przygotowane peszle lub rurki instalacyjne, co znacznie ułatwia sprawę. W starym domu być może będziecie musieli kuć bruzdy w ścianach lub prowadzić kable natynkowo w listwach. Zawsze pamiętajcie o odpowiednim zabezpieczeniu przewodów, zwłaszcza tych prowadzonych na zewnątrz. Powinny być one umieszczone w peszlu ochronnym, odpornym na warunki atmosferyczne i uszkodzenia mechaniczne. Kable prowadzone pod ziemią muszą być specjalnie przystosowane do takiego zastosowania (np. żelowane) i umieszczone na odpowiedniej głębokości.

Montaż kasety bramowej i elektrozaczepu: Praktyczne wskazówki i typowe wysokości

Montaż kasety zewnętrznej i elektrozaczepu wymaga precyzji. Oto jak to zrobić:

1. Przygotowanie miejsca: Zaznaczcie ołówkiem punkty wiercenia na wysokości około 150-160 cm od ziemi. Upewnijcie się, że kaseta będzie zamontowana prosto, używając poziomicy.
2. Wiercenie otworów: Wywierćcie otwory pod kołki rozporowe oraz otwór na przepust kablowy, jeśli kabel ma przechodzić przez ścianę lub słupek.
3. Montaż kasety: Przykręćcie kasetę do ściany/słupka za pomocą wkrętów i kołków. Upewnijcie się, że jest stabilna.
4. Montaż elektrozaczepu: Elektrozaczep montujemy w ościeżnicy drzwi lub bramy. Zazwyczaj wymaga on wycięcia odpowiedniego otworu. Pamiętajcie, aby zostawić trochę luzu, aby zamek działał płynnie.
5. Podłączenie kabli: Podłączcie przewody do zacisków kasety i elektrozaczepu zgodnie ze schematem producenta. Zwróćcie szczególną uwagę na kolory żył i ich przeznaczenie.

Podłączanie unifonu wewnętrznego: Jak czytać schematy i nie pomylić przewodów?

Podłączanie unifonu wewnętrznego jest zazwyczaj prostsze, ale wymaga uwagi. Każdy producent dołącza do urządzenia szczegółowy schemat podłączenia. Zawsze, ale to zawsze, kierujcie się instrukcją dołączoną do Waszego konkretnego modelu domofonu. Standardowo, na płytce unifonu znajdziecie zaciski oznaczone symbolami (np. MIC, SPK, GND, CALL, +12V, itp.), które odpowiadają za mikrofon, słuchawkę, masę, wywołanie czy zasilanie. Ostrożnie ściągnijcie izolację z końcówek przewodów i solidnie przykręćcie je do odpowiednich zacisków. Upewnijcie się, że żadne luźne żyły nie stykają się ze sobą, co mogłoby spowodować zwarcie.

Wymiana unifonu w bloku: Zrób to samodzielnie

Wymiana unifonu w bloku to częsty scenariusz. Może się wydawać skomplikowana ze względu na system wielolokatorski, ale z odpowiednią wiedzą jest to zadanie do wykonania samodzielnie.

Jak zidentyfikować system w swoim bloku? Klucz do wyboru właściwego unifonu

To absolutnie kluczowy krok. Nie każdy unifon pasuje do każdego systemu. Aby zidentyfikować typ instalacji, możecie:

• Sprawdzić model starego unifonu: Często na obudowie lub płytce drukowanej znajdziecie nazwę producenta (np. Cyfral, Laskomex, Proel) i model. Wpisanie tych danych w wyszukiwarkę pozwoli Wam ustalić, czy to system analogowy czy cyfrowy i ile żył wykorzystuje.
• Skonsultować się z administracją budynku: To najprostszy i najpewniejszy sposób. Administracja powinna wiedzieć, jaki system domofonowy jest zainstalowany w bloku.
• Policzyć żyły: Otwórzcie stary unifon i policzcie, ile przewodów jest do niego podłączonych. Najczęściej spotkacie 2-żyłowe systemy cyfrowe lub 4-żyłowe systemy analogowe.

W Polsce w blokach mieszkalnych dominują systemy cyfrowe, a najpopularniejsi producenci to Cyfral, Laskomex i Proel.

Cyfral, Laskomex, Proel? Jak dobrać kompatybilny model do istniejącej instalacji?

Pamiętajcie, że nowy unifon musi być kompatybilny z centralką zainstalowaną w budynku. Jeśli macie system Cyfral, szukajcie unifonu Cyfral. Jeśli Laskomex Laskomex. Niektóre unifony są uniwersalne i posiadają przełączniki trybu pracy (analogowy/cyfrowy) oraz kompatybilności z różnymi producentami, ale zawsze upewnijcie się, że dany model obsługuje system, który macie w bloku. To pozwoli uniknąć problemów z działaniem.

Tajemnica zworek: Jak poprawnie ustawić numer swojego mieszkania w nowym aparacie?

W systemach cyfrowych, zwłaszcza tych wielolokatorskich, numer mieszkania nie jest przypisany do konkretnego przewodu, lecz do konfiguracji zworek (jumperów) na płytce drukowanej unifonu. Zworki to małe plastikowe łączniki, które zakłada się na metalowe piny. Ich odpowiednie ułożenie koduje numer Waszego mieszkania, dzięki czemu centrala wie, do którego lokalu ma wysłać sygnał wywołania. Instrukcja obsługi nowego unifonu zawsze zawiera tabelę lub schemat, jak ustawić zworki dla poszczególnych numerów mieszkań. To kluczowy element, bez którego domofon nie będzie działał poprawnie.

Bezpieczna wymiana: Demontaż starego unifonu i podłączenie nowego w 4 prostych krokach

Wymiana unifonu jest prostsza, niż myślicie, jeśli podejdziecie do niej metodycznie:

1. Odłącz zasilanie: Zawsze zaczynajcie od odłączenia zasilania! Chociaż napięcia w domofonach są niskie, lepiej dmuchać na zimne. Jeśli nie wiecie, jak odłączyć zasilanie domofonu, wyłączcie główny bezpiecznik w mieszkaniu.
2. Demontaż starego unifonu i zanotowanie podłączeń: Odkręćcie obudowę starego unifonu. Zróbcie zdjęcie podłączonych przewodów lub dokładnie zanotujcie, który kolor przewodu jest podłączony do którego zacisku. To bardzo ułatwi podłączenie nowego urządzenia. Następnie odkręćcie przewody i zdemontujcie stary aparat.
3. Podłączenie nowego unifonu zgodnie ze schematem i notatkami: Przykręćcie nowy unifon do ściany. Podłączcie przewody do odpowiednich zacisków, korzystając z Waszych notatek i schematu producenta nowego urządzenia. Upewnijcie się, że połączenia są solidne i nie ma luzów.
4. Ustawienie zworek: Zgodnie z instrukcją obsługi nowego unifonu i numerem Waszego mieszkania, ustawcie odpowiednio zworki na płytce drukowanej. To jest ten moment, w którym "programujecie" swój unifon.

Schematy podłączeń bez tajemnic: Rozszyfruj oznaczenia przewodów

Zrozumienie schematów podłączeń to podstawa sukcesu. Nie bójcie się ich to tylko logiczne połączenia, które raz zrozumiane, stają się proste.

Klasyczna instalacja 4-żyłowa: Co oznaczają żyły: masa, mikrofon, słuchawka i wywołanie?

W systemach analogowych 4-żyłowych każda żyła ma swoje konkretne przeznaczenie. Zazwyczaj spotkacie się z takimi oznaczeniami:

• Żyła słuchawkowa (SPK / Słuchawka): Przewodzi dźwięk z kasety zewnętrznej do słuchawki unifonu.
• Żyła mikrofonowa (MIC / Mikrofon): Przewodzi dźwięk z mikrofonu unifonu do kasety zewnętrznej.
• Żyła masy (GND / Masa / Wspólny): To wspólny przewód odniesienia dla wszystkich sygnałów. Bez niego żaden obwód nie będzie działał.
• Żyła wywołania (CALL / Dzwonek): Przewodzi sygnał dzwonka z kasety zewnętrznej do unifonu.

Często w instalacjach 4-żyłowych potrzebna jest dodatkowa para przewodów do sterowania elektrozaczepem (otwieraniem drzwi lub bramy). Wtedy mówimy o systemie 6-żyłowym.

Nowoczesne instalacje 2-żyłowe: Zalety i specyfika podłączenia systemu cyfrowego

Systemy 2-żyłowe to domena domofonów cyfrowych. Ich główną zaletą jest prostota okablowania. Dwie żyły obsługują wszystkie funkcje: zasilanie, transmisję audio (dwukierunkową) oraz sygnały sterujące (np. otwieranie drzwi). To znacznie upraszcza instalację, zwłaszcza w istniejących budynkach, gdzie wymiana okablowania jest trudna. Wymagają jednak kompatybilnych urządzeń, które potrafią "rozmawiać" ze sobą za pomocą cyfrowego protokołu na tych dwóch przewodach.

Podłączanie elektrozaczepu: Jak zapewnić zasilanie i prawidłowe sterowanie zamkiem?

Elektrozaczep to serce systemu otwierania drzwi. Jego podłączenie jest zazwyczaj proste. W większości systemów elektrozaczep jest zasilany niskim napięciem (np. 12V AC lub DC) i sterowany impulsem z unifonu. Przewody od elektrozaczepu podłączamy do odpowiednich zacisków w kasecie zewnętrznej lub bezpośrednio w centrali domofonowej. Zawsze upewnijcie się, że podłączacie zasilanie o odpowiednim napięciu i typie (AC/DC), aby nie uszkodzić elektrozaczepu. Jeśli elektrozaczep ma być sterowany bezpośrednio z unifonu, często potrzebne są dodatkowe przewody prowadzące od unifonu do elektrozaczepu.

Uruchomienie i testowanie: Sprawdź, zanim schowasz narzędzia

Po zakończeniu montażu i podłączeń nie chowajcie od razu narzędzi. Czas na testy! To moment prawdy, który pozwoli Wam upewnić się, że wszystko działa, jak należy.

Pierwsze uruchomienie: Procedura testowa krok po kroku

1. Włącz zasilanie: Przywróćcie zasilanie domofonu.
2. Test wywołania: Poproście kogoś, aby nacisnął przycisk wywołania na kasecie zewnętrznej. Sprawdźcie, czy unifon w mieszkaniu dzwoni.
3. Test audio (słuchawka i mikrofon): Po odebraniu połączenia, sprawdźcie, czy słychać osobę stojącą przy kasecie zewnętrznej i czy ona słyszy Was. Mówcie wyraźnie i nasłuchujcie ewentualnych zakłóceń.
4. Test otwierania drzwi (elektrozaczep): Naciśnijcie przycisk otwierania drzwi na unifonie. Sprawdźcie, czy elektrozaczep działa poprawnie i drzwi się otwierają. Usłyszycie charakterystyczne "brzęczenie" lub "kliknięcie".
5. Test wideo (wideodomofon): Jeśli macie wideodomofon, sprawdźcie jakość obrazu na monitorze i ewentualnie na smartfonie. Upewnijcie się, że obraz jest wyraźny i nie ma opóźnień.

Coś poszło nie tak? Najczęstsze problemy i ich proste rozwiązania

Nie martwcie się, jeśli coś nie działa od razu. To normalne. Oto najczęstsze problemy, z którymi się spotykam, i ich rozwiązania:

Problem	Rozwiązanie
"Domofon dzwoni, ale nic nie słychać"	Sprawdź połączenia żyły mikrofonowej i słuchawkowej (MIC, SPK) w unifonie i kasecie zewnętrznej. Upewnij się, że żyła masy (GND) jest poprawnie podłączona.
"Nie działa otwieranie drzwi (elektrozaczep)"	Sprawdź zasilanie elektrozaczepu i jego podłączenie. Upewnij się, że przycisk otwierania w unifonie działa (możesz sprawdzić miernikiem ciągłość obwodu). Sprawdź, czy przewody do elektrozaczepu nie są uszkodzone.
"Jak ustawić numer mieszkania w unifonie cyfrowym?"	Numer mieszkania ustawia się poprzez odpowiednią konfigurację zworek (jumperów) na płytce elektroniki unifonu. Sprawdź dokładnie instrukcję obsługi swojego modelu.
"Brak obrazu w wideodomofonie"	Sprawdź połączenie kabla sygnałowego (np. skrętki) między kamerą a monitorem. Upewnij się, że zasilanie kamery i monitora jest podłączone. Sprawdź ustawienia monitora.
"Domofon nie dzwoni"	Sprawdź połączenie żyły wywołania (CALL) w unifonie i kasecie. Upewnij się, że przycisk wywołania na kasecie działa. W systemach cyfrowych sprawdź ustawienie zworek.

Regulacja głośności i jakości dźwięku: Finalne szlify dla idealnej komunikacji

Wiele unifonów i kaset zewnętrznych posiada potencjometry lub przełączniki do regulacji głośności mikrofonu i słuchawki. Po zakończeniu testów, poświęćcie chwilę na dostosowanie tych ustawień, aby uzyskać optymalną jakość komunikacji. Zbyt wysoka głośność może prowadzić do sprzężeń, a zbyt niska do problemów ze zrozumieniem rozmówcy. W wideodomofonach IP często można również regulować parametry obrazu.

Montaż domofonu a koszty: Ile zaoszczędzisz, robiąc to samodzielnie?

Kwestia kosztów jest zawsze istotna. Samodzielny montaż domofonu to nie tylko satysfakcja, ale często także spore oszczędności, co z mojego punktu widzenia jest sporym argumentem.

Przegląd cenowy: Ile kosztują zestawy domofonowe i wideodomofony w Polsce?

Ceny domofonów są bardzo zróżnicowane i zależą od technologii oraz funkcji. Podstawowy zestaw domofonowy (analogowy, do domu jednorodzinnego) to koszt w granicach 150-300 zł. Bardziej zaawansowane domofony cyfrowe do domów jednorodzinnych mogą kosztować od 300 zł do 800 zł. Wideodomofony to już wyższa półka cenowa proste zestawy zaczynają się od około 600-800 zł, a te z łącznością IP i zaawansowanymi funkcjami mogą kosztować nawet powyżej 2000 zł.

Przeczytaj również: Kable do bramy i domofonu: Wybierz mądrze, uniknij kosztownych błędów

Cennik fachowców: Ile kosztuje profesjonalny montaż i kiedy warto z niego skorzystać?

Jeśli zdecydujecie się na usługi fachowca, musicie liczyć się z dodatkowymi kosztami. Cena montażu domofonu przez profesjonalistę w Polsce waha się zazwyczaj od 250 zł do 600 zł za punkt (czyli za jeden unifon i kasetę zewnętrzną). W przypadku wideodomofonu, ze względu na większą złożoność i konieczność konfiguracji sieci, koszty te są wyższe i mogą sięgać od 800 zł do nawet 1500 zł. Jak widać, samodzielny montaż pozwala zaoszczędzić znaczną kwotę. Warto skorzystać z usług profesjonalisty, jeśli macie do czynienia ze skomplikowanymi systemami wielolokatorskimi, brakuje Wam czasu, umiejętności lub po prostu nie czujecie się pewnie w pracach elektrycznych. W niektórych przypadkach, np. gdy wymagane jest kucie bruzd w ścianie, profesjonalista może być również szybszym i bardziej efektywnym rozwiązaniem.
