Jaki przewód do domofonu? Wybierz dobrze i uniknij kosztownych błędów!

Wybór odpowiedniego przewodu do domofonu to fundament niezawodnej i bezproblemowej komunikacji w Twoim domu. Jako Gabriel Błaszczyk, wielokrotnie widziałem, jak pozornie drobna decyzja o kablu potrafi zadecydować o sukcesie lub porażce całej instalacji. Ten artykuł to kompleksowy przewodnik, który pomoże Ci zrozumieć kluczowe aspekty wyboru kabla, od typu systemu po warunki instalacji, abyś mógł podjąć świadomą decyzję i uniknąć kosztownych błędów.

Wybór kabla cichy bohater niezawodnej instalacji domofonowej

Co się stanie, gdy wybierzesz zły przewód? O kosztownych problemach, których chcesz uniknąć

Z doświadczenia wiem, że błędy w okablowaniu domofonowym to jedne z najbardziej frustrujących i kosztownych do naprawienia problemów. Wybór nieodpowiedniego przewodu może prowadzić do szeregu nieprzyjemnych konsekwencji. Po pierwsze, możesz doświadczyć spadków napięcia, co objawia się niestabilną pracą urządzeń domofon może nie dzwonić, elektrozaczep nie otwierać bramki, a monitor wideodomofonu migotać lub w ogóle nie wyświetlać obrazu. Po drugie, narażasz się na zakłócenia w transmisji dźwięku i obrazu: szumy, trzaski, "śnieżenie" na monitorze to typowe objawy. Wreszcie, jeśli użyjesz przewodu nieprzystosowanego do warunków zewnętrznych, jego szybka degradacja pod wpływem wilgoci, mrozu czy promieni UV jest niemal pewna. Najgorsze jest to, że naprawa często wymaga kucia ścian, ponownego układania kabli w ziemi czy demontażu elewacji, co generuje ogromne koszty i mnóstwo bałaganu. Właśnie dlatego tak ważne jest, aby poświęcić chwilę na przemyślenie wyboru kabla.

Planowanie to podstawa: Zanim kupisz kabel, odpowiedz na te 3 pytania

Zanim w ogóle pomyślisz o zakupie kabla, musisz odpowiedzieć sobie na kilka podstawowych pytań. To one wyznaczą kierunek Twoich poszukiwań i pozwolą uniknąć błędów.

1. Jaki typ domofonu planujesz zainstalować? To absolutna podstawa. Czy będzie to klasyczny domofon analogowy, nowoczesny system cyfrowy, wideodomofon, a może zaawansowany system IP? Odpowiedź na to pytanie determinuje liczbę potrzebnych żył i rodzaj przewodu.
2. Jaka jest odległość od furtki/bramy do budynku? Długość trasy kabla ma kluczowe znaczenie dla wyboru odpowiedniego przekroju żył. Im dłuższa odległość, tym większe ryzyko spadków napięcia i osłabienia sygnału, jeśli przekrój będzie zbyt mały.
3. Gdzie będzie prowadzony kabel? Inny przewód zastosujesz wewnątrz budynku, inny na zewnątrz po elewacji, a jeszcze inny i to jest kluczowe w ziemi. Warunki środowiskowe wymagają różnych typów izolacji i zabezpieczeń przewodu.

Dodatkowo, z mojego doświadczenia wynika, że najlepiej jest wybrać konkretny model domofonu, zanim położysz okablowanie. Jeśli jednak nie masz jeszcze wybranego modelu i chcesz być przygotowany na każdą ewentualność, najbezpieczniejszą i najbardziej uniwersalną opcją jest położenie dwóch skrętek komputerowych UTP/FTP. To da Ci ogromną elastyczność na przyszłość.

Domofon analogowy, cyfrowy czy wideo jaki system, taki kabel

Klasyczne domofony analogowe (4, 5, 6+N): Jak policzyć potrzebną liczbę żył?

Klasyczne domofony analogowe to wciąż popularne rozwiązanie, choć ustępują miejsca nowszym technologiom. Zazwyczaj wymagają one minimum 4 żył: jednej na masę, jednej na mikrofon, jednej na głośnik i jednej na sygnał wywołania. W systemach wielorodzinnych często spotykamy schemat "4+n", gdzie "n" to liczba unifonów. Przykładowo, dla dwóch rodzin potrzebne będzie już 5-6 żył. Jednak moja rada jest zawsze taka sama: zawsze kładź przewód z zapasem żył! Jeśli system wymaga 4 żył, wybierz przewód 8- lub 10-żyłowy. Dlaczego? Po pierwsze, umożliwia to przyszłą rozbudowę systemu, np. o sterowanie bramą automatyczną, dodatkowy przycisk czy inną funkcję. Po drugie, w przypadku uszkodzenia jednej z żył (co niestety się zdarza), masz zapasową, którą możesz wykorzystać bez konieczności wymiany całego, często już ukrytego, kabla.

Nowoczesne systemy cyfrowe: Kiedy wystarczą tylko dwie żyły?

Nowoczesne domofony cyfrowe to zupełnie inna bajka. Działają one na zasadzie magistrali dwużyłowej, co oznacza, że do komunikacji i zasilania wystarczą im zaledwie dwie żyły! To ogromne uproszczenie instalacji, które redukuje ilość potrzebnego okablowania i potencjalne koszty. Takie rozwiązanie jest nie tylko bardziej estetyczne, ale także mniej podatne na błędy montażowe. Jeśli zależy Ci na prostocie i minimalizmie w okablowaniu, system cyfrowy będzie doskonałym wyborem.

Wideodomofony i systemy IP: Jakie okablowanie udźwignie transmisję obrazu?

Wideodomofony to już wyższa półka, wymagająca więcej żył niż klasyczne domofony audio. Zazwyczaj potrzebują one minimum 8 żył, które odpowiadają za transmisję audio, wideo, zasilanie i sterowanie. Jednak w przypadku nowoczesnych wideodomofonów i systemów IP, standardem staje się wykorzystanie skrętki komputerowej (UTP/FTP). To najbardziej efektywne rozwiązanie, które pozwala na stabilną i szybką transmisję danych oraz obrazu w wysokiej rozdzielczości. Skrętka komputerowa zapewnia nie tylko odpowiednią przepustowość, ale także naturalną odporność na zakłócenia, co jest kluczowe dla jakości obrazu.

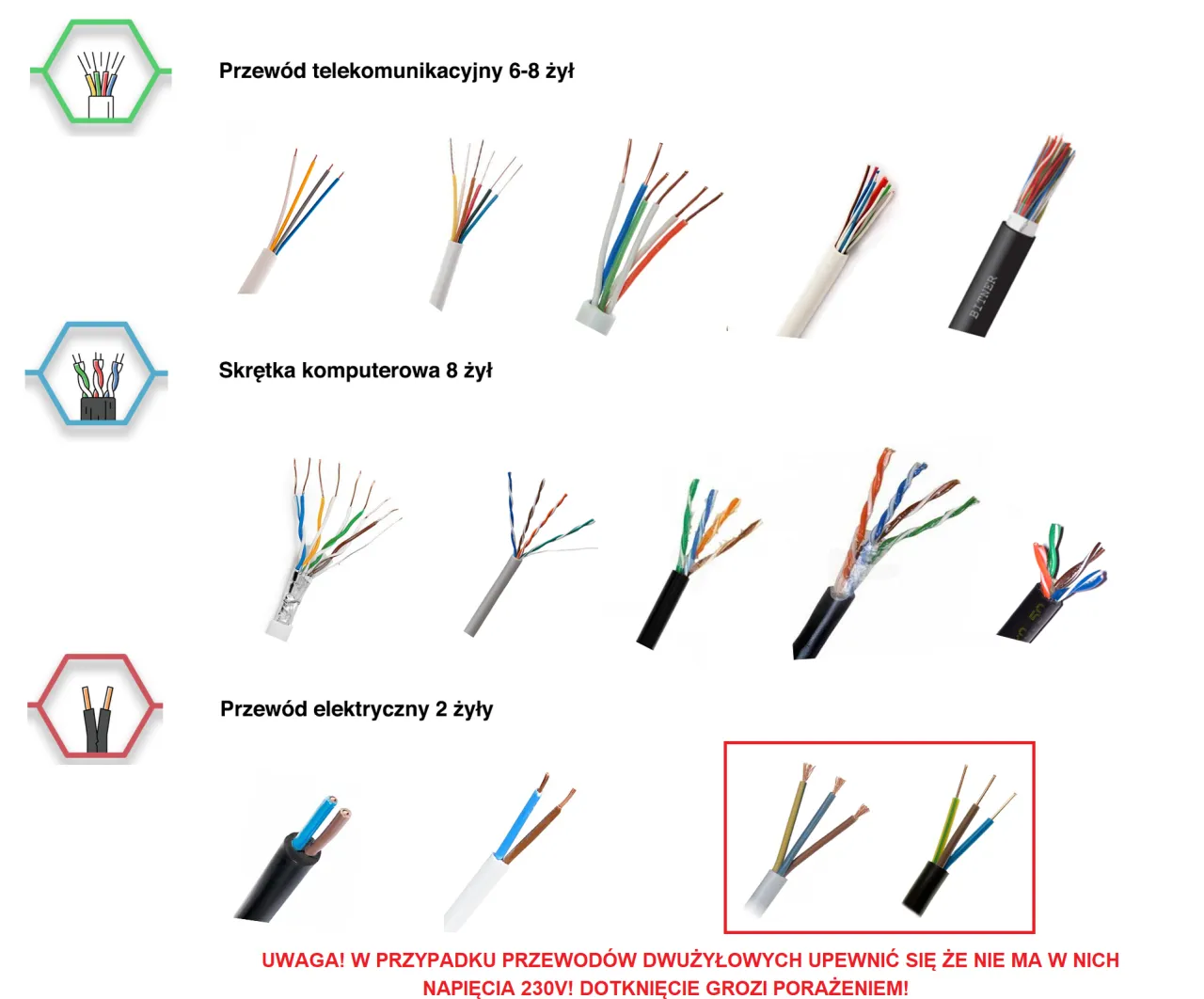

Przewody pod lupą YTDY, YTKSY czy skrętka komputerowa?

YTDY i YTKSY: Tradycyjne rozwiązania do instalacji wewnętrznych

Kiedyś przewody YTDY i YTKSY były niemal jedynym wyborem do instalacji domofonowych. Przewód YTDY to popularny przewód telekomunikacyjny z izolacją i powłoką polwinitową, z żyłami jednodrutowymi, przeznaczony głównie do instalacji wewnętrznych, wtynkowych. Spotkasz go w wariantach 4x0,5, 6x0,5 mm² i innych. Jest to solidne rozwiązanie do zastosowań wewnątrz budynków, jednak jego odporność na zakłócenia i warunki zewnętrzne jest ograniczona. Z kolei YTKSY to przewód telekomunikacyjny z parowanymi żyłami, również w powłoce polwinitowej, stacyjny i ekranowany. Cechuje się on lepszą odpornością na zakłócenia niż YTDY i może być stosowany zarówno wewnątrz, jak i na zewnątrz, choć do ziemi zdecydowanie odradzam.

Skrętka komputerowa UTP/FTP: Dlaczego to najbardziej przyszłościowy wybór?

Jeśli miałbym wskazać jeden, najbardziej uniwersalny i przyszłościowy przewód do domofonu, to bez wahania postawiłbym na skrętkę komputerową (kategorii 5e lub 6). Składa się ona z 4 par skręconych żył, co daje łącznie 8 przewodów. Jest to standard w systemach cyfrowych i IP, ale ja coraz częściej rekomenduję ją nawet dla systemów analogowych. Dlaczego? Po pierwsze, masz ogromny zapas żył, co daje elastyczność na przyszłość. Po drugie, naturalne skręcenie par żył zapewnia bardzo dobrą odporność na zakłócenia. Wersja UTP jest nieekranowana, natomiast FTP jest ekranowana, co dodatkowo chroni sygnał przed wpływem zewnętrznych pól elektromagnetycznych. To naprawdę solidny fundament pod każdą instalację.

Przewód ziemny żelowany: Jedyny słuszny wybór do instalacji na zewnątrz

To jest punkt, którego nie mogę wystarczająco podkreślić: jeśli prowadzisz instalację domofonową w ziemi, np. od furtki do budynku, musisz użyć przewodu ziemnego. Często są one oznaczane jako XzTKMXpw lub po prostu mają charakterystyczną czarną izolację z polietylenu (PE). Ich kluczową cechą jest odporność na wilgoć, niskie temperatury i inne czynniki atmosferyczne. Nigdy, przenigdy nie zastępuj ich przewodami przeznaczonymi do użytku wewnętrznego (np. YTDY z białą izolacją PVC)! Taki kabel szybko ulegnie degradacji, a Ty będziesz musiał ponosić koszty ponownego kopania i wymiany. Przewód ziemny to inwestycja w długowieczność i bezproblemowe działanie Twojego domofonu.

Kluczowe parametry techniczne, które musisz znać

Liczba żył: Dlaczego zasada "więcej znaczy lepiej" zawsze się sprawdza?

Wspomniałem już o tym, ale warto to powtórzyć: zawsze kładź przewód z zapasem żył. Jeśli Twój obecny system domofonowy wymaga 4 żył, wybierz kabel 8- lub 10-żyłowy. Ta zasada "więcej znaczy lepiej" to Twoja polisa na przyszłość. Po pierwsze, technologia idzie do przodu, a Ty możesz chcieć rozbudować system dodać sterowanie bramą, drugi panel, dodatkowe funkcje wideo. Posiadając zapasowe żyły, unikniesz konieczności kładzenia nowego kabla. Po drugie, co równie ważne, w przypadku uszkodzenia jednej z żył (np. przerwania, zwarcia, korozji), możesz po prostu przełączyć się na zapasową, sprawną żyłę. To oszczędza mnóstwo czasu, nerwów i pieniędzy, zwłaszcza gdy kabel jest już ukryty w ścianie lub ziemi.

Przekrój żyły (0, 5 mm² vs 0, 8 mm²): Jak odległość od furtki wpływa na jakość sygnału?

Przekrój żyły, czyli jej grubość, ma bezpośredni wpływ na spadki napięcia i jakość sygnału, szczególnie na długich dystansach. To fizyka im dłuższy i cieńszy przewód, tym większy opór i tym więcej energii "gubimy" po drodze. Moje konkretne zalecenia są następujące: dla odległości do 30 metrów standardowy przekrój 0,5 mm² jest zazwyczaj wystarczający. Jeśli jednak trasa kabla przekracza 30-50 metrów, zdecydowanie zalecam stosowanie przewodów o większym przekroju, np. 0,75 mm² lub nawet 1,0 mm². To zapewni stabilne zasilanie i czysty sygnał, eliminując problemy z otwieraniem elektrozaczepu czy słabym obrazem. Warto również pamiętać, że do zasilania samego elektrozaczepu lub centrali domofonowej często wymagany jest osobny, grubszy przewód, np. YDY 2x1mm² lub 2x1,5mm².

Ekranowanie (UTP vs FTP): Prosty sposób na uniknięcie zakłóceń od innych instalacji

Ekranowanie w przewodach, takie jak to, które znajdziesz w skrętce FTP lub przewodach YTKSY, to nic innego jak dodatkowa warstwa ochronna (folia lub oplot) wokół żył. Dlaczego jest to tak ważne? Otóż ekranowanie chroni sygnał domofonowy przed zakłóceniami elektromagnetycznymi pochodzącymi od innych instalacji elektrycznych. Wyobraź sobie kable zasilające 230V/400V, instalacje alarmowe czy nawet przewody telewizyjne wszystkie one generują pola elektromagnetyczne, które mogą "indukować" niechciane szumy i trzaski w Twoim domofonie. Zastosowanie ekranowanego przewodu jest szczególnie ważne w miejscach, gdzie nie da się zachować odpowiedniego odstępu od innych kabli. To prosty, ale skuteczny sposób na zapewnienie czystego dźwięku i obrazu.

Instalacja w praktyce jak uniknąć najczęstszych błędów

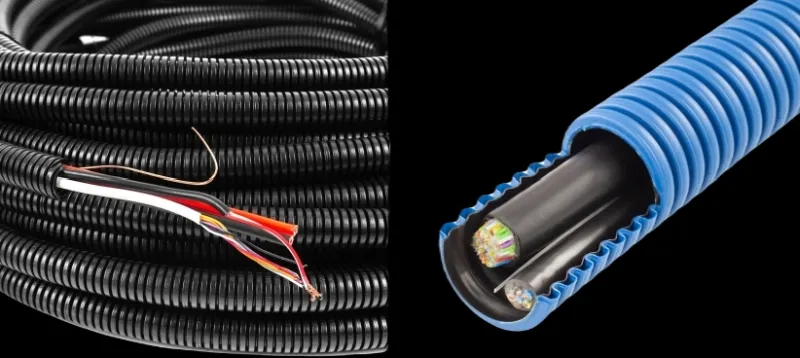

Prowadzenie kabla w ziemi: Rura osłonowa (peszel) jako obowiązkowe zabezpieczenie

Jeśli decydujesz się na prowadzenie przewodu domofonowego w ziemi, np. od furtki do budynku, muszę podkreślić absolutną konieczność umieszczenia go w rurze osłonowej, czyli tak zwanym peszlu lub rurze Arota. To nie jest opcja, to obowiązek! Rura zapewnia nie tylko ochronę mechaniczną przed uszkodzeniami (np. podczas prac ogrodowych, kopania, czy osiadania gruntu), ale także ułatwia ewentualną wymianę przewodu w przyszłości bez konieczności ponownego kopania całego rowu. Powtórzę raz jeszcze: stosowanie przewodów wewnętrznych (z białą izolacją PVC) na zewnątrz lub, co gorsza, w ziemi, to jeden z najczęstszych i najbardziej kosztownych błędów. Taki kabel szybko ulegnie degradacji, a Ty będziesz musiał ponosić podwójne koszty.

Unikaj towarzystwa kabli 230V: Jak planować trasę, by nie było "szumów i trzasków"?

To bardzo ważna zasada, o której często się zapomina. Przewodów domofonowych nie należy układać w jednej rurze osłonowej równolegle z przewodami zasilającymi 230V/400V. Bliskie sąsiedztwo kabli energetycznych to niemal gwarancja zakłóceń w systemie domofonowym usłyszysz szumy, trzaski, a w wideodomofonie obraz może być niestabilny lub "śnieżyć". Zawsze zalecam zachowanie odpowiedniego odstępu między instalacjami, najlepiej w osobnych peszlach. Jeśli jednak z jakiegoś powodu utrzymanie odstępu jest niemożliwe, wówczas koniecznie zastosuj kabel ekranowany (np. FTP), który zminimalizuje wpływ zakłóceń.

Przeczytaj również: Ile kosztuje domofon? Pełny przewodnik po cenach i instalacji

Zostaw zapas! Dlaczego 50 cm dodatkowego przewodu to Twoja polisa na przyszłość?

Na koniec, prosta, ale niezwykle przydatna wskazówka, którą zawsze przekazuję moim klientom: zostaw zapas przewodu o długości około 50 cm na obu końcach instalacji zarówno przy panelu zewnętrznym, jak i przy unifonie czy monitorze wewnętrznym. Ten dodatkowy kawałek kabla to Twoja polisa na przyszłość. Ułatwia montaż urządzeń, pozwala na wykonanie poprawek w przypadku błędnego zarobienia końcówki, a przede wszystkim daje elastyczność w przypadku przyszłej wymiany lub modernizacji sprzętu. Nie będziesz musiał martwić się o przedłużanie kabla czy jego brak, co wierz mi, potrafi uratować sytuację.

Podsumowanie wybierz idealny przewód w 3 prostych krokach

Wybór odpowiedniego przewodu do domofonu nie musi być skomplikowany, jeśli podejdziesz do niego metodycznie. Podsumowując, oto 3 proste kroki, które pomogą Ci podjąć najlepszą decyzję:

1. Określ swój system i jego potrzeby: Zdecyduj, czy potrzebujesz kabla do domofonu analogowego, cyfrowego czy wideodomofonu, i na tej podstawie oszacuj wymaganą liczbę żył. Pamiętaj o mojej zasadzie: zawsze wybieraj przewód z zapasem żył (min. 8), aby mieć elastyczność na przyszłość.
2. Zmierz odległość i dobierz przekrój: Zmierz długość trasy kabla od furtki do budynku. Dla odległości do 30 m wystarczy 0,5 mm², ale powyżej 30-50 m zdecyduj się na 0,75-1,0 mm², aby zapewnić stabilną pracę i uniknąć spadków napięcia.
3. Wybierz odpowiedni typ kabla i zabezpiecz go: Do wnętrz możesz zastosować przewód YTDY/YTKSY. Dla systemów cyfrowych i IP, a także jako najbardziej uniwersalny i przyszłościowy wybór, postaw na skrętkę UTP/FTP. Niezależnie od wyboru, do instalacji zewnętrznych i w ziemi bezwzględnie użyj przewodu ziemnego (żelowanego) i umieść go w rurze osłonowej (peszlu). Pamiętaj też o zachowaniu odstępu od kabli 230V, aby uniknąć zakłóceń.
