Wybór odpowiedniego kabla do instalacji domofonowej czy wideodomofonowej to często bagatelizowany, a jednocześnie krytyczny element decydujący o niezawodności i długowieczności całego systemu. Jako Gabriel Błaszczyk, wiem z doświadczenia, że właściwe okablowanie to fundament, który zapobiega frustrującym problemom i kosztownym naprawom w przyszłości.
Wybór kabla do domofonu i wideodomofonu kluczowe zasady dobrej instalacji
- Typ kabla zależy od systemu: YTDY dla domofonów analogowych, skrętka UTP/FTP dla cyfrowych i wideodomofonów, skrętka UTP/FTP z PoE dla systemów IP.
- Przekrój żył (grubość) musi być dobrany do odległości: 0,5 mm² dla krótszych tras, a 0,75-1 mm² dla odcinków powyżej 30-50 metrów, aby zapobiec spadkom napięcia.
- Ekranowanie (kable FTP) jest niezbędne w miejscach narażonych na zakłócenia elektromagnetyczne, np. w pobliżu przewodów 230V, szczególnie w instalacjach wideodomofonowych.
- Kable do instalacji zewnętrznych (ziemnych) muszą posiadać czarną izolację PE i często wypełnienie żelowe, zapewniające odporność na wilgoć i uszkodzenia, w odróżnieniu od kabli wewnętrznych z izolacją PVC.
- Zawsze zaleca się układanie kabli z zapasem żył oraz pozostawienie około 50 cm zapasu przy urządzeniach, co ułatwia przyszłą rozbudowę i serwis.
- Należy unikać łączenia kabli, zwłaszcza pod ziemią, oraz prowadzenia ich równolegle do przewodów zasilających 230V, aby zminimalizować ryzyko awarii i zakłóceń.
Z mojego punktu widzenia, długoterminowy wpływ wyboru kabla na niezawodność i wydajność systemu jest nie do przecenienia. Niewłaściwy kabel może prowadzić do szeregu problemów, które ujawnią się dopiero po pewnym czasie, a ich usunięcie będzie wymagało ponownego kucia ścian czy kopania w ziemi. To generuje niepotrzebne koszty i frustrację.
Często spotykam się z sytuacjami, gdzie zły dobór kabla skutkuje zakłóceniami sygnału audio lub wideo, spadkami napięcia, które uniemożliwiają prawidłowe działanie elektrozaczepu, a nawet całkowitymi awariami systemu. To wszystko są konsekwencje pozornie drobnej oszczędności lub braku wiedzy na etapie planowania. Pamiętajmy, że kabel to żyły systemu, a ich kondycja decyduje o jego zdrowiu.W tym poradniku przeprowadzę Cię przez wszystkie kluczowe aspekty wyboru kabla, abyś mógł podjąć świadomą decyzję. Dzięki moim wskazówkom unikniesz typowych błędów i zapewnisz sobie niezawodną instalację domofonową lub wideodomofonową na długie lata.

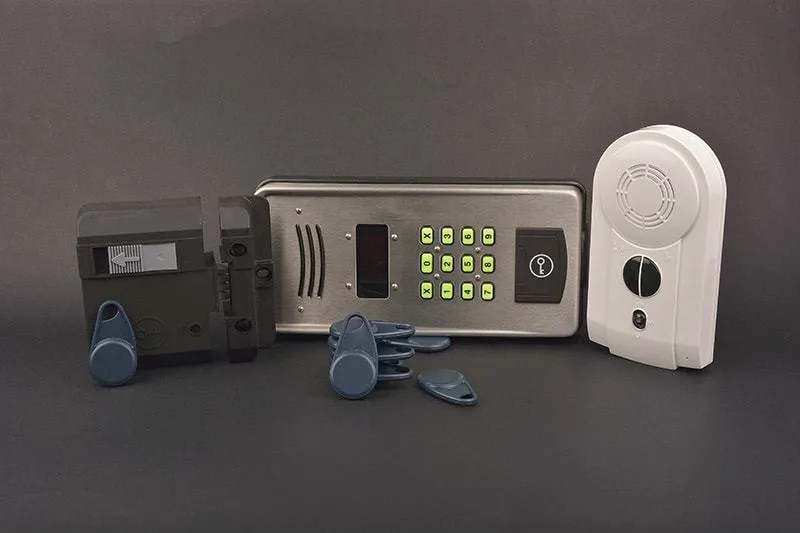

Określ swój system to podstawa wyboru kabla
Zacznijmy od podstaw, czyli od typu systemu, który planujesz zainstalować. Dla klasycznych domofonów analogowych, które wciąż są popularne, typowym wyborem jest kabel YTDY. Standardowo potrzebujesz od 4 do 6 żył do podstawowych funkcji (masa, mikrofon, głośnik, wywołanie, elektrozaczep). Ja zawsze rekomenduję ułożenie kabla z zapasem żył, na przykład 8- lub 10-żyłowego. To niewielki dodatkowy koszt na etapie instalacji, a może okazać się nieoceniony przy ewentualnej rozbudowie systemu lub konieczności naprawy uszkodzonej żyły.
Domofony cyfrowe to inna bajka. Często działają one w oparciu o magistralę dwużyłową, co znacząco upraszcza okablowanie. W ich przypadku doskonale sprawdza się skrętka komputerowa UTP, choć na rynku dostępne są również specjalistyczne przewody systemowe dedykowane konkretnym producentom. Kluczowe jest, aby sprawdzić specyfikację producenta, by mieć pewność, że wybrany kabel spełnia wymagania.
Jeśli chodzi o wideodomofony, wymagania są znacznie wyższe, zwłaszcza ze względu na transmisję sygnału wideo. Niezależnie od tego, czy mówimy o systemach analogowych, czy cyfrowych, skrętka komputerowa (UTP/FTP) jest tutaj uniwersalnym i bardzo dobrym rozwiązaniem. Skrętka dobrze radzi sobie z zakłóceniami i zapewnia stabilną transmisję obrazu. W niektórych, starszych systemach analogowych, zwłaszcza na większych odległościach, do sygnału wideo może być wymagany nawet przewód koncentryczny, dlatego zawsze warto to zweryfikować.
Najbardziej zaawansowane są wideodomofony IP. Tutaj standardem jest skrętka komputerowa UTP/FTP, najlepiej minimum kategorii 5e. Co ważne, wiele z tych systemów wykorzystuje technologię PoE (Power over Ethernet), co oznacza, że jednym kablem przesyłane są zarówno dane, jak i zasilanie. To ogromne ułatwienie, ale wymaga kabla odpowiedniej jakości, aby uniknąć spadków napięcia na dłuższych odcinkach.
Przewodnik po kablach: YTDY, UTP, FTP i inne
Poznajmy teraz bliżej najpopularniejsze typy kabli, z którymi spotkasz się na rynku. Kabel YTDY to telekomunikacyjny (często nazywany alarmowym) przewód, który jest powszechnie stosowany w prostych, analogowych instalacjach domofonowych. Charakteryzuje się tym, że składa się z pojedynczych, jednodrutowych żył miedzianych, co czyni go solidnym wyborem do przesyłania sygnałów audio i sterujących.

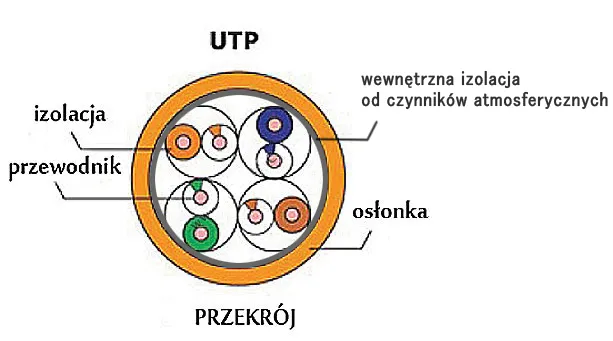

Skrętka UTP (Unshielded Twisted Pair) to nic innego jak popularny kabel komputerowy. Jest to niezwykle uniwersalny wybór, szczególnie polecany do systemów wideodomofonowych i IP. Kluczem do jego skuteczności jest skręcenie par żył, co w naturalny sposób redukuje wpływ zakłóceń elektromagnetycznych. Na rynku znajdziesz go w różnych kategoriach, najczęściej 5e lub 6, które zapewniają odpowiednią przepustowość dla danych i wideo.
Jeśli potrzebujesz jeszcze większej odporności na zakłócenia, powinieneś rozważyć skrętkę FTP (Foiled Twisted Pair). Różni się ona od UTP obecnością ekranowania zazwyczaj folii aluminiowej owiniętej wokół wszystkich par żył. To ekranowanie jest absolutnie kluczowe w miejscach szczególnie narażonych na zakłócenia elektromagnetyczne, na przykład w pobliżu kabli zasilających 230V. Właśnie dlatego FTP jest tak często rekomendowane przy instalacjach wideodomofonowych, gdzie jakość obrazu jest priorytetem.
Na koniec, muszę wspomnieć o specyfice kabli zewnętrznych i ziemnych. Te przewody muszą być prawdziwymi twardzielami. Charakteryzują się odpornością na wilgoć, niskie temperatury i uszkodzenia mechaniczne. Zazwyczaj rozpoznasz je po czarnej powłoce polietylenowej (PE), a często posiadają również wypełnienie żelowe, które dodatkowo chroni przed wnikaniem wody. Pamiętaj, że kabli wewnętrznych z izolacją PVC absolutnie nie wolno układać bezpośrednio w ziemi! Zawsze zalecam umieszczanie kabli ziemnych w specjalnych rurach osłonowych, tzw. arotach, co dodatkowo zwiększa ich ochronę i ułatwia ewentualną wymianę w przyszłości.
Kluczowe parametry techniczne kabli co musisz wiedzieć?
Zacznijmy od liczby żył to jeden z pierwszych parametrów, na który musisz zwrócić uwagę. Jak już wspomniałem, w systemach analogowych potrzebujesz od 4 do nawet 10+ żył, w zależności od liczby funkcji (np. dodatkowy przycisk otwierania bramy). W przypadku domofonów cyfrowych i IP, często bazujemy na 8-żyłowej skrętce (cztery pary). Moja złota zasada brzmi: zawsze układaj kable z zapasem żył. To daje Ci elastyczność na przyszłość czy to na wypadek uszkodzenia jednej z żył, czy też chęci rozbudowy systemu o nowe funkcje.
Kolejnym niezwykle ważnym parametrem jest przekrój (grubość) żył. Standardowy przekrój dla większości instalacji domofonowych to 0,5 mm². Jednakże, gdy odległość między panelem zewnętrznym a unifonem/wideomonitorem przekracza 30-50 metrów, musisz pomyśleć o większym przekroju, na przykład 0,75 mm², 0,8 mm² lub nawet 1 mm². Dlaczego? Ponieważ na dłuższych odcinkach występują spadki napięcia, które mogą prowadzić do niestabilnego działania systemu, a nawet uniemożliwić prawidłowe otwarcie elektrozaczepu. Odpowiedni przekrój to gwarancja stabilności sygnału i zasilania.
Nie zapominajmy o izolacji. Kable wewnętrzne, które widzisz w sklepach, mają zazwyczaj białą izolację PVC. Jest ona wystarczająca do zastosowań wewnątrz budynków, ale nie nadaje się na zewnątrz. Do instalacji zewnętrznych, a zwłaszcza do układania w ziemi, potrzebujesz kabli z czarną izolacją PE (polietylenową). Izolacja PE jest odporna na promieniowanie UV, wilgoć, niskie temperatury i uszkodzenia mechaniczne, co jest kluczowe dla długowieczności instalacji w trudnych warunkach atmosferycznych.
Na koniec, kwestia ekranowania. Kiedy jest absolutnie konieczne? Zawsze wtedy, gdy kabel domofonowy lub wideodomofonowy jest prowadzony w pobliżu źródeł silnych zakłóceń elektromagnetycznych, takich jak kable zasilające 230V, silniki czy transformatory. W takich sytuacjach skrętka FTP (ekranowana) jest jedynym słusznym wyborem, zwłaszcza przy wideodomofonach, gdzie zakłócenia mogą drastycznie pogorszyć jakość obrazu. Jeśli instalacja jest krótka, a w pobliżu nie ma źródeł zakłóceń, możesz rozważyć kabel UTP, ale ja zawsze skłaniam się ku ekranowaniu dla spokoju ducha.
Praktyczny poradnik: dobierz idealny kabel do swojej instalacji
Zanim wybierzesz się do sklepu, dokładnie zmierz odległość między panelem zewnętrznym a wewnętrznymi urządzeniami. Nie szacuj "na oko"! Precyzyjny pomiar jest kluczowy, ponieważ to od niego zależy wybór odpowiedniego przekroju kabla. Jak już wspomniałem, zbyt mały przekrój na długim odcinku to prosta droga do spadków napięcia i niestabilnej pracy systemu. Lepiej kupić kilka metrów więcej i mieć pewność, niż później żałować.
Kolejnym krokiem jest analiza otoczenia pod kątem potencjalnych źródeł zakłóceń elektromagnetycznych. Czy kabel będzie prowadzony w pobliżu przewodów zasilających 230V, silników bramy, czy innych urządzeń elektrycznych? Jeśli tak, to kabel ekranowany (FTP) jest obowiązkowy. Pamiętaj też, aby unikać prowadzenia kabli domofonowych równolegle do przewodów zasilających na długich odcinkach. Jeśli musisz je skrzyżować, zrób to pod kątem 90 stopni, aby zminimalizować wpływ zakłóceń.
Zawsze doradzam moim klientom, aby przygotować instalację pod przyszłą rozbudowę. Wybierz kabel z zapasem żył nawet jeśli teraz ich nie potrzebujesz, mogą się przydać w przyszłości. Ponadto, zostaw około 50 cm zapasu kabla przy puszkach instalacyjnych i przy samych urządzeniach. To ułatwi Ci montaż, ewentualny serwis czy przyszłe modyfikacje bez konieczności wymiany całego odcinka kabla.
Pamiętaj, że elektrozaczep to jedna z funkcji, która potrzebuje zasilania i odpowiednich żył. Jest to element, który potrafi pobrać większy prąd w momencie otwierania. Z tego powodu, dla funkcji o większym poborze prądu, odpowiedni przekrój żył jest absolutnie kluczowy. Na dłuższych odcinkach, gdzie spadki napięcia są bardziej prawdopodobne, zbyt cienkie żyły mogą sprawić, że elektrozaczep nie zadziała prawidłowo lub będzie działał niestabilnie. Zadbaj o to, a system będzie działał bez zarzutu.

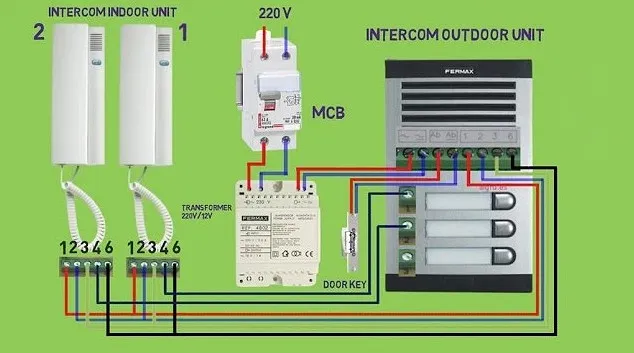

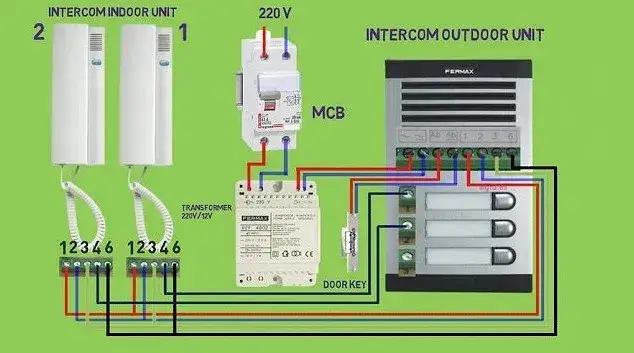

Unikaj tych błędów: praktyczne wskazówki montażowe
Jednym z najczęstszych i najbardziej kosztownych błędów jest używanie kabli wewnętrznych (z izolacją PVC) do instalacji zewnętrznych lub ziemnych. Kable wewnętrzne nie są odporne na wilgoć, promieniowanie UV ani niskie temperatury. Ich izolacja szybko kruszeje, co prowadzi do zwarć i uszkodzeń. Zawsze używaj kabli z czarną izolacją PE, a jeśli układane są w ziemi żelowanych i w rurach osłonowych.
Kolejny błąd to zbyt mały przekrój żył na długim dystansie. Jak już podkreślałem, prowadzi to do spadków napięcia, które objawiają się niestabilnym działaniem systemu, słabą jakością dźwięku lub obrazu, a w skrajnych przypadkach całkowitym brakiem działania elektrozaczepu. Zawsze dobieraj przekrój zgodnie z odległością, a w razie wątpliwości, wybierz grubszy kabel.
Prowadzenie kabli domofonowych równolegle do przewodów 230V to przepis na zakłócenia. Przewody zasilające generują pole elektromagnetyczne, które może indukować niepożądane sygnały w kablach domofonowych, prowadząc do szumów w słuchawce lub zakłóceń obrazu. Jeśli musisz prowadzić je blisko siebie, upewnij się, że są to kable ekranowane (FTP), a w miarę możliwości krzyżuj je pod kątem 90 stopni, a nie prowadź równolegle.
Niewielki, ale często pomijany błąd to niepozostawianie zapasu kabla (około 50 cm) przy puszkach i urządzeniach. Brak zapasu utrudnia montaż, a w przyszłości uniemożliwia swobodne serwisowanie czy modyfikacje. Jeśli trzeba będzie coś poprawić, bez zapasu kabla będziesz musiał kuć ściany lub ciągnąć nowy odcinek.
Na koniec, unikaj łączenia kabli, zwłaszcza pod ziemią. Każde połączenie to potencjalny punkt awarii, który jest szczególnie narażony na wilgoć i korozję. Jeśli to możliwe, zawsze staraj się poprowadzić jeden, ciągły odcinek kabla. Jeśli połączenie jest absolutnie konieczne, wykonaj je w hermetycznej puszce, używając odpowiednich złączek żelowanych, ale i tak traktuj to jako ostateczność.
Wybierz mądrze, zainstaluj raz a dobrze
Przed zakupem kabla, przejdź przez tę krótką listę kontrolną:
- Jaki masz typ systemu (analogowy, cyfrowy, wideodomofon, IP)?
- Jaka jest dokładna odległość między urządzeniami?
- Jaki przekrój żył jest potrzebny dla tej odległości, biorąc pod uwagę spadki napięcia?
- Czy w miejscu instalacji występują silne źródła zakłóceń elektromagnetycznych (czy potrzebne jest ekranowanie)?
- Gdzie będzie prowadzony kabel (wewnątrz, na zewnątrz, w ziemi)?
- Czy zaplanowałem zapas żył i odpowiednią długość kabla przy urządzeniach?
Pamiętaj, że odpowiedni dobór kabla to nie tylko kwestia techniczna, ale przede wszystkim inwestycja w długotrwałą i bezproblemową pracę Twojego systemu domofonowego lub wideodomofonowego. Warto poświęcić chwilę na przemyślenie tych kwestii, aby cieszyć się niezawodną komunikacją i bezpieczeństwem przez wiele lat.
