Kable do bramy i domofonu: Wybierz mądrze, uniknij kosztownych błędów

Planowanie instalacji elektrycznej do bramy wjazdowej i domofonu to jeden z tych etapów budowy domu, który często bywa niedoceniany, a ma kluczowe znaczenie dla komfortu i bezpieczeństwa na lata. W tym artykule, jako Gabriel Błaszczyk, podzielę się z Państwem praktycznymi wskazówkami dotyczącymi doboru i układania przewodów, które pozwolą uniknąć kosztownych błędów i zapewnią niezawodną oraz przyszłościową instalację.

Fundament Twojego komfortu: jak przygotować kable pod bramę i domofon?

Poprawne okablowanie to kluczowa inwestycja, która procentuje przez lata. Niewłaściwy dobór przewodów lub ich nieprawidłowe ułożenie może skutkować nie tylko problemami z działaniem systemu, ale także koniecznością kosztownego kucia podjazdów czy ponownego wykonywania prac ziemnych. Dobrze zaplanowana instalacja to gwarancja niezawodności, bezproblemowej eksploatacji oraz kompatybilności z różnymi urządzeniami, które mogą pojawić się na rynku w przyszłości.

Z mojego doświadczenia wiem, że najlepszym momentem na wykonanie okablowania jest etap prac ziemnych, zanim jeszcze ułożona zostanie kostka brukowa czy zagospodarowany ogród. To najtańsze i najmniej inwazyjne rozwiązanie. Późniejsze ingerencje w gotową nawierzchnię są zawsze droższe i bardziej uciążliwe. Warto poświęcić czas na dokładne zaplanowanie trasy kabli i ich specyfikacji, aby uniknąć frustracji w przyszłości.

Zanim przejdziemy do konkretnych typów przewodów, wyjaśnijmy sobie kilka podstawowych pojęć, które będą nam towarzyszyć. To ważne, abyśmy mówili tym samym językiem:

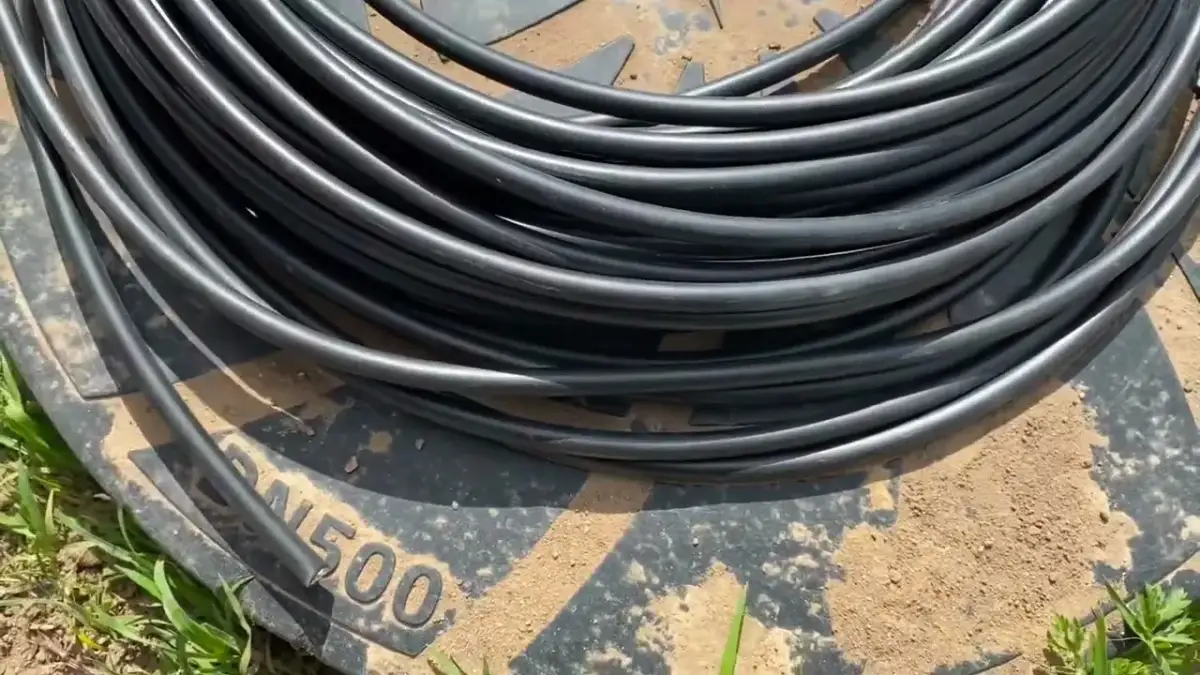

• Przewód ziemny (np. YKY): To kabel przeznaczony do układania bezpośrednio w ziemi. Charakteryzuje się czarną, wzmocnioną izolacją, która chroni go przed wilgocią, uszkodzeniami mechanicznymi i wpływem czynników atmosferycznych. Jest to absolutna podstawa dla wszystkich instalacji zewnętrznych.
• Żelowany: Określenie to najczęściej dotyczy skrętki komputerowej. Oznacza, że wnętrze kabla wypełnione jest specjalnym żelem hydrofobowym, który zapobiega wnikaniu wilgoci i chroni żyły przed korozją. Kable żelowane są idealne do zastosowań zewnętrznych i w wilgotnym środowisku.
• Skrętka komputerowa (UTP): Jest to kabel sieciowy, składający się z czterech par skręconych ze sobą żył (czyli łącznie ośmiu żył). Skręcenie par minimalizuje zakłócenia elektromagnetyczne. Skrętka jest niezwykle uniwersalna i może być wykorzystywana nie tylko do sieci komputerowych, ale także do przesyłania sygnałów sterujących, zasilania niskonapięciowego czy sygnału wideodomofonowego.

[search_image] schemat podłączenia napędu bramy przesuwnej z fotokomórkami i lampą

Przewody do napędu bramy: kompletna lista dla każdego typu

Zasilanie centrali napędu bramy to podstawa. Do tego celu stosujemy kabel ziemny YKY 3x1,5mm². Jest to standardowy przekrój, który w większości przypadków będzie wystarczający. Jeśli jednak odległość od skrzynki zasilającej do napędu przekracza 30-50 metrów lub planujemy zastosować napęd o większej mocy, zalecam użycie przewodu YKY 3x2,5mm². Pamiętajmy, że musi to być wersja ziemna, odporna na trudne warunki gruntowe.

W przypadku bramy skrzydłowej, okablowanie jest nieco bardziej rozbudowane. Od centrali napędu, która zazwyczaj znajduje się przy jednym ze słupków, należy poprowadzić osobne przewody do każdego siłownika. Tutaj rekomenduję zastosowanie przewodów ziemnych 4x1,5mm². Cztery żyły zapewnią odpowiednie sterowanie i zasilanie każdego z siłowników.

Oprócz samego napędu, system bramowy składa się z wielu akcesoriów, które znacząco zwiększają komfort i bezpieczeństwo użytkowania. Każde z tych urządzeń wymaga własnych, dedykowanych przewodów, które należy odpowiednio zaplanować i ułożyć.

Fotokomórki to absolutna podstawa bezpieczeństwa. Aby zapewnić im niezawodne działanie i jednocześnie myśleć przyszłościowo, moim zdaniem, skrętka komputerowa ziemna (żelowana) UTP kat. 5e jest najbezpieczniejszym i najbardziej uniwersalnym wyborem. Posiada 8 żył (4 pary), co daje nam duży zapas. Do standardowego podłączenia nadajnika (TX) i odbiornika (RX) fotokomórek potrzebujemy zazwyczaj przewodu 2-żyłowego (do zasilania nadajnika) i 4-żyłowego (do zasilania i sygnału odbiornika). Skrętka daje nam elastyczność i możliwość wykorzystania dodatkowych żył w przyszłości, np. do podłączenia dodatkowych czujników.

Lampa ostrzegawcza sygnalizuje ruch bramy, zwiększając bezpieczeństwo. Do jej zasilania wystarczy przewód 2x0,75mm² lub 2x1mm². Jeśli lampa, co jest coraz częstsze, ma zintegrowaną antenę do sterowania radiowego, konieczne jest zastosowanie dodatkowego przewodu antenowego (koncentrycznego) typu RG-58. Należy również pamiętać o potrzebie poprowadzenia przewodu 2-żyłowego od centrali bramy do miejsca montażu domofonu lub przycisku, jeśli chcemy sterować bramą z tych miejsc.

[search_image] schemat podłączenia wideodomofonu z elektrozaczepem i bramą

Przewody do domofonu i wideodomofonu: postaw na uniwersalne rozwiązanie

W dzisiejszych czasach, kiedy technologia szybko się rozwija, kluczowe jest postawienie na rozwiązania uniwersalne. Dlatego, jeśli chodzi o domofon i wideodomofon, zdecydowanie polecam skrętkę komputerową UTP kat. 5e (lub wyższej) w wersji ziemnej (żelowanej), często oznaczaną jako XzTKMXpw. Jest to najbardziej przyszłościowe rozwiązanie, ponieważ zapewnia kompatybilność zarówno z tradycyjnymi systemami analogowymi, cyfrowymi, jak i nowoczesnymi wideodomofonami IP. Dzięki niej nie musimy martwić się o to, czy wybrany za kilka lat model będzie działał z istniejącym okablowaniem.

Moja rada, wynikająca z wieloletniego doświadczenia, to położenie dwóch skrętek komputerowych zamiast jednej. To praktyczne myślenie o przyszłości. Dwie skrętki zapewniają rezerwę żył, co jest nieocenione w przypadku rozbudowy systemu (np. o dodatkowe kamery, czujniki) lub, co gorsza, uszkodzenia jednej z żył. To niewielki dodatkowy koszt na etapie budowy, który może oszczędzić wiele problemów i wydatków w przyszłości.

Oczywiście, istnieją też tradycyjne przewody, takie jak YTKSY (telekomunikacyjny) lub YTDY (alarmowy, np. 10x0,5mm), które mogą być stosowane do domofonów. Są one jednak mniej uniwersalne niż skrętka komputerowa. Jeśli zdecydujemy się na takie rozwiązanie, musimy być świadomi potencjalnych ograniczeń w przyszłości, zwłaszcza w kontekście wideodomofonów IP, które wymagają stabilnej sieci.

Odległość ma znaczenie, zwłaszcza w przypadku wideodomofonów, gdzie przesyłany jest sygnał wizyjny. Kluczowy jest odpowiedni przekrój żyły. Do 30-50 metrów zazwyczaj wystarcza standardowy przekrój 0,5mm². Jednak przy większych odległościach, do 100 metrów, zaleca się zastosowanie żył o przekroju 0,8mm² lub, jeśli mamy taką możliwość, połączenie dwóch żył po 0,5mm² w celu zwiększenia efektywnego przekroju. Pozwoli to uniknąć spadków napięcia i problemów z jakością obrazu, które mogą pojawić się na dłuższych dystansach.

Jeśli planujemy instalację elektrozaczepu w furtce, musimy pamiętać o osobnym przewodzie. Wymaga on niezależnego przewodu 2-żyłowego, najczęściej o przekroju 2x1mm². Przewód ten powinien być poprowadzony od kasety zewnętrznej (panelu domofonowego) lub bezpośrednio od rozdzielni, w zależności od wybranego systemu. Zapewni to stabilne zasilanie i niezawodne działanie elektrozaczepu.

[search_video] jak układać kable w peszlu pod ziemią

Montaż w praktyce: sprawdzone porady i jak uniknąć błędów

Inwestowanie w rury osłonowe, czyli popularne peszle, to absolutna konieczność. Chronią one kable przed uszkodzeniami mechanicznymi, gryzoniami i ułatwiają ewentualną wymianę przewodów w przyszłości, bez konieczności ponownego rozkopywania terenu. Zdecydowanie polecam rury typu Arot są karbowane na zewnątrz, co zwiększa ich odporność na ściskanie, a gładkie w środku, co ułatwia przeciąganie kabli. To niewielki koszt, który może zaoszczędzić ogromne problemy.

Kolejnym kluczowym aspektem jest głębokość układania kabli w ziemi. Zalecam, aby wszystkie przewody były zakopane na głębokości minimum 60-70 cm. Dlaczego to takie ważne? Taka głębokość minimalizuje ryzyko przypadkowego uszkodzenia kabli podczas późniejszych prac ogrodowych, np. kopania, sadzenia drzew czy montażu elementów małej architektury. Pamiętajmy, że raz uszkodzony kabel ziemny to duży problem i kosztowna naprawa.

Zawsze, ale to zawsze, zostawcie zapas kabla z obu stron instalacji zarówno przy fundamentach domu, jak i przy słupku bramy czy furtki. Minimum 50-100 cm dodatkowego przewodu to złota zasada. Ten zapas ułatwi późniejszy montaż urządzeń, pozwoli na swobodne podłączenie i ewentualne poprawki, a także znacząco uprości serwisowanie systemu w przyszłości. Nic tak nie frustruje, jak zbyt krótki kabel.

Aby uniknąć zakłóceń w działaniu systemów, co mogłoby prowadzić do niestabilnej pracy wideodomofonu czy fotokomórek, należy oddzielać kable sygnałowe (do domofonu, fotokomórek) od przewodów zasilających 230V. Idealnie jest prowadzić je w osobnych peszlach, a jeśli to niemożliwe, zachować jak największą odległość między nimi. Przewody zasilające generują pole elektromagnetyczne, które może negatywnie wpływać na delikatne sygnały sterujące.

Twoja uniwersalna checklista okablowania

Oto lista przewodów, które będą Ci potrzebne do kompleksowej instalacji. Pamiętaj, aby zawsze stosować przewody ziemne (YKY lub żelowane) i układać je w peszlach Arot.

• Zasilanie napędu bramy przesuwnej: 1x YKY 3x1,5mm² (lub 3x2,5mm² przy długich odcinkach)
• Fotokomórki (nadajnik i odbiornik): 2x skrętka komputerowa UTP kat. 5e żelowana (jedna do nadajnika, druga do odbiornika)
• Lampa sygnalizacyjna: 1x przewód 2x0,75mm² lub 2x1mm²
• Antena (jeśli zintegrowana z lampą): 1x przewód koncentryczny RG-58
• Sterowanie bramą z domofonu/przycisku: 1x przewód 2x0,75mm² lub 2x1mm²

Jeśli planujesz bramę skrzydłową, lista będzie nieco inna:

• Zasilanie centrali napędu: 1x YKY 3x1,5mm² (lub 3x2,5mm² przy długich odcinkach)
• Siłowniki (do każdego siłownika): 2x YKY 4x1,5mm² (po jednym do każdego siłownika)
• Fotokomórki (nadajnik i odbiornik): 2x skrętka komputerowa UTP kat. 5e żelowana
• Lampa sygnalizacyjna: 1x przewód 2x0,75mm² lub 2x1mm²
• Antena (jeśli zintegrowana z lampą): 1x przewód koncentryczny RG-58
• Sterowanie bramą z domofonu/przycisku: 1x przewód 2x0,75mm² lub 2x1mm²

Dla kompletnego systemu wideodomofonowego z furtką i sterowaniem bramą, potrzebne będą następujące przewody:

• Kaseta zewnętrzna (panel wideodomofonu): 2x skrętka komputerowa UTP kat. 5e żelowana (jedna jako podstawowa, druga jako rezerwa)
• Elektrozaczep w furtce: 1x przewód 2x1mm²
• Sterowanie bramą z wideodomofonu: 1x przewód 2x0,75mm² lub 2x1mm² (jeśli nie wykorzystano żył ze skrętki)
